环境试验设备的检测与校准的标准比较

2013-08-15 08:17:32



本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!

  环境试验设备的检测与校准的标准比较

     在前文提到的三类检测与校准的标准中,有许多的不统一的地方,造成在环境试验设备检测和校准过程中,同样的检测与校准数据,依据不同的依据标准可以得出不同的结论,有的依据标准可以得出合格的结论,而有的依据标准可以得出相反的不合格结论。

 不同处一:温度偏差计算方法的不同

①在GB/T5170.2.1996《电工电子产品环境试验设备基本参数检定方法温度试验设备》中8.1.2条温度偏差计算    方法是这样规定的:设备在稳定状态下,工作空间各测量  点的实测最高温度(Tmax)、最低温度(Tmin)与标称温度(TN)的上下偏差,即为设备在该标称温度下的温度偏差。计算公式如下:

环境试验设备设备在该标称温度下的温度偏差计算公式如下:



式中:

环境试验设备设备在该标称温度下的温度偏差计算公式符号意义



②而在JJFll01—2003《环境试验设备温度、湿度校规范》中6.3.1条温度偏差计算方法是这样规定的:△td=td-t0

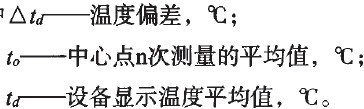

式中

环境试验设备设备在该标称温度下的温度偏差计算公式含义

  ③在GBlll58—1989《高温试验箱技术条件》、GBl0589—1989《低温试验箱技术条件》、GBl0592—1989《高低温试验箱技术条件》、GBl0586—1989《湿热试验箱技术条件》、GBl0587—1989《盐雾试验箱技术条件》中温度偏差计算方法是这样规定的:在工作空间中心测试点的温度第一达到测试温度并稳定2h后,每隔2min测试所有点的温度1次,在30min内共测15次,隔30min在测1次,以后每隔1h测试1次,共测24h。利用24h的测试数据,分别算出  最高、最低温度与该标称温度下的温度偏差。

GDW系列高低温试验箱

       GDW系列高低温试验箱



例如在一台环境试验设备检测中,标称温度为100℃,工作空间各测量点的实测最高温度为102.5℃、最低温度101.0℃,中心点温度101.8℃,设备显示温度100℃。按JJFll01—2003《环境试验设备温度、湿度校准规范》中温度偏差计算方法计算:温度下偏差△td=100—101.8=-1.8<±2℃,判为合格。可是按GB/T5170.2.1996《电工电子产品环境试验设备基本参数检定方法温度试验设备》中温度偏差计算方法计算:温度偏差△Tmin=101.O一100=1.0<±2℃,温度上偏差△Tmax=102.5—100=2.5℃>±2℃,却判为不合格。由上可见,三类检测与校准的依据标准中温度偏差计算方法的不同,会得出不同的结论来。

本篇  环境试验设备的检测与校准的标准比较

作者: 王国建, 王宜龙

整理编辑:南京炯雷仪器设备有限公司
