小型高低温试验箱控制系统的优化设计(2)

2013-06-18 09:53:02



小型高低温试验箱控制系统的优化设计2

    小型高低温试验箱作高低温循环温度试验时,高温保温温度和低温保温温度在电脑数显控温器上分别设置,高温试验和低温试验的延续时间也在可编程时控器上分别设置,当系统接收到“循环”操作指令时便按设定的温度与时间轮流工作,如指令首先作低温试验则工作流程为:

第一次制冷降温→第一次制冷保温直至低温试验时间用完→第一次加热升温→第一次加热倪瀣直至商温试验时间用完→第二波制冷降温……,如此循环下去,直至设定的循环次数与试验时间用完为止。

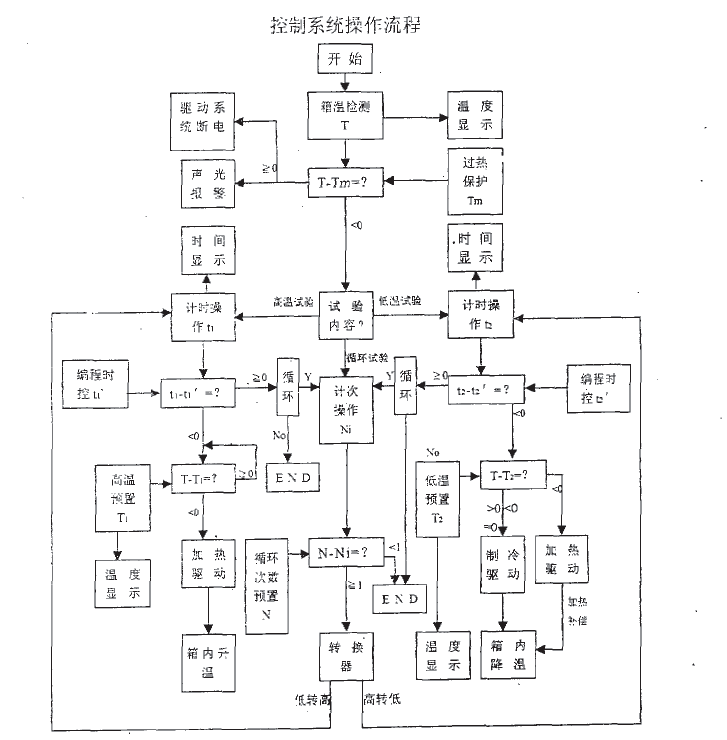

控制系统操作流程

小型高低温试验箱控制系统的优化设计(2)-控制系统操作流程

    小型高低温试验箱中的安全保护主要是防止过热损毁设备.为此内置极限温度超温防护系统,一旦箱温超过极限温度值便自动切断驱动系统的强电供应,中止热电换能器工作,同时声光报警.提示操作人员捡查维修。其次是防止频繁启动压缩机造成卡死过流,为此高低温试验箱内置了断电自动延时保护功能,即压缩机在跳电状态下停机后必颈延时五分钟才能重新启动。延时过程中,有L三D显示工作状态。为了避免初始通电的无效等待,设置了人工干预的“速动”按链,可提前中止延时。

小型高低温试验箱时控系统由液晶屏幕显示各种时间数据.温控系统由 LED数字显示各种温度数据,同时制冷、加热、循环、延时、速动、搅抖、告警等各种工作状态亦分别由各相关的LED发光管予以指示。

本篇:小型高低温试验箱控制系统的优化设计

本篇小型高低温试验箱控制系统的优化设计相关产品:GDW系列高低温试验箱
