小型高低温试验箱控制系统的优化设计

2013-06-18 09:47:42



小型高低温试验箱控制系统的优化设计

  小型高低温试验箱控制系统的优化设计原则是功能实用.操作简易.安全可椎和成本低廉,笔者原先开发的大屏幕显示,对一温曲线仿真操作的微机控制系统显然不再适用,叫改闭单H机控制技术。受控内容主要为试验温度和试验时间。

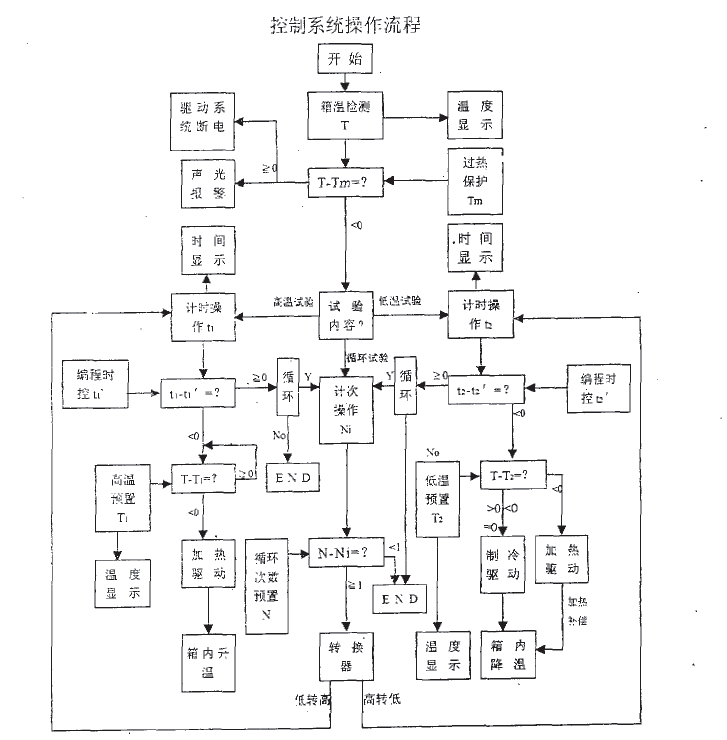

    图(一)为小型高低温试验箱控制系统操作流程图。

小型高低温试验箱控制系统操作流程图

    高低温试验箱的时控系统为可编程时间控制器。其具有时钟校正,常开.常断,单项试验时间设定和蝠环试验计次、计时自动控制等功能。不同时间量的循环一组可设定九对,九对的再重复循厉可无限计次进行。由于是可编程系统,因而对已设定的内容既可随时检盘,也可按需对已设定值进行修改,只要不是交叉设置,系统便可正常工作。时钟和所设置的内容及其工作状态均可在液晶屏上按需显示。

    时控系统与温控系统对加热于制冷的驱动系统构成与门控制。

    温度控制系统为电脑数显控温器。小型高低温试验箱在进行高温试验时通过对加热系统的通、断控制来达到升温与保温的目的。PTC发热元件允许频繁开停,因而.只要传感器的灵敏度足够大,无须比例控制,便可确保在保温状态下温度波动值不大于±0.5℃,小型高低温试验箱低温试验时,由于压缩制冷系统具有较大的热惯性,而且压缩机不能频繁开停,如果依靠压缩机的开停来控制保温工作状态,其温度波动度将大大超标。因而让压缩制冷系统处于常通工作状态,在低温温保温时,启动允许频繁开停的加热驱动系统,通过加热补偿来防止温度过冲,从而使低温保温工作状态能达到温度波动度≤±0.2℃的高水平。

本篇:小型高低温试验箱控制系统的优化设计

本篇小型高低温试验箱的优化设想相关产品:GDW系列高低温试验箱
