建筑材料不燃性试验炉安装步骤与操作使用方法(触屏控制款)

2016-03-03 13:50:24

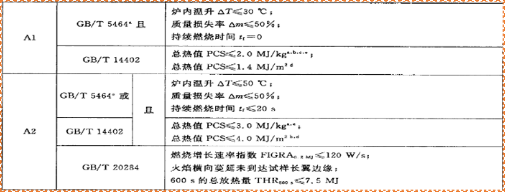

 建筑材料不燃性试验炉是建材制品(以平板状建筑材料为例)A1、A2等级判定依据。

适用范围:适用于在实验室条件下评定建筑材料的不燃性。建筑材料不燃性试验炉为建材制品(以平板状建筑材料为例)A1、A2等级判定依据

设计标准:GB/T5464-2010 建筑材料不燃性试验方法(ISO1182:1990)

建筑材料不燃性试验炉试样制备:GB5464-2010规定下的建材不燃性试验不适用与测试有涂层、有饰面层或多层的制品。对于复合制品,可以对组成改制品的各组分材料分别进行测试,并在试验报告中说明。

    有涂层、有饰面面层或多层的制品还可以按其对火反应试验方法进行评定(参阅GB5464-2010附录B的B1)

取样:样品应足够大,以便能代表该材料,对不均匀材料更要注意。

           每种材料应制备五个试样。

           试样为圆柱形,直径45mm,高50mm ± 3mm,体积80㎝³ ± 5cm³。

           试样应尽可能代表材料的平均性能并按上述规定的尺寸制作。

          如果材料厚度小于50mm,则试样高度可通过叠加该材料的层数并调整每层材料的厚度来保证达到试样的尺寸要求。试验前每层材料均应在式样架中水平放置,并用两根直径不超过0.5mm的铁丝将各层紧捆在一起,以排除各层间的气隙,但不得施加显著的压力。

          叠层的布置应使试样中心热电偶的热接点位于该材料内部,不应出于层间界面上。



           在试样顶部中心延轴向应预留一直径为2mm的孔,孔深应使试样热电偶热接点位于试样的几何中心。

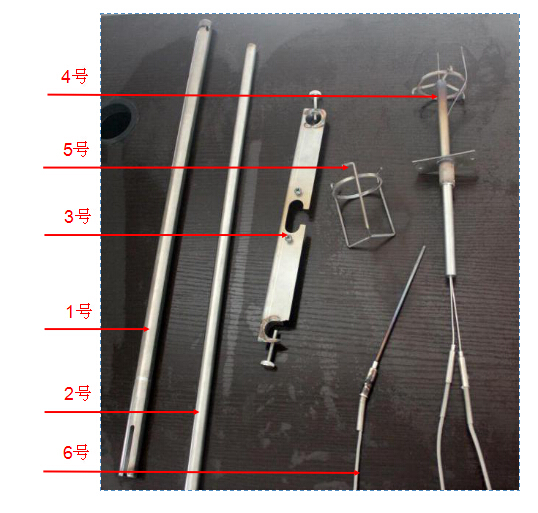

 建筑材料不燃性试验炉设备安装:1.清点设备包装中各类配件如下图:



1号  粗支撑杆



2号  细支撑杆



3号  横架



4号  中心温度表面温度传感器及小篮挂架



5号  小篮



6号  炉内温度传感器

建筑材料不燃性试验炉设备包装中各类配件

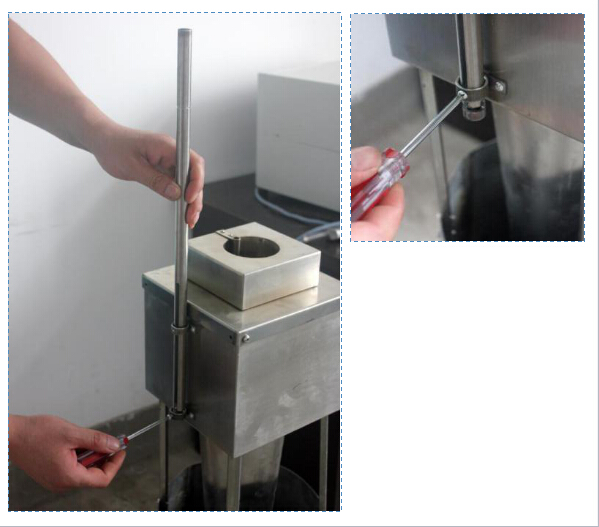

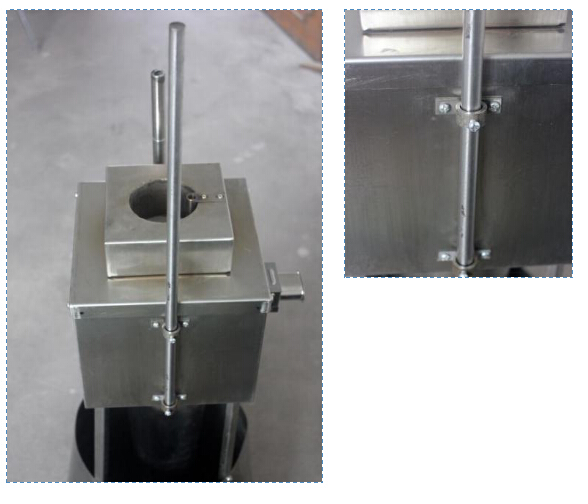

2.用螺丝刀将1号支撑杆安装到建筑材料不燃性试验炉炉身一边,注意螺丝要卡在支撑杆的槽中(如下图)。

建筑材料不燃性试验炉设备安装步骤1

3.用螺丝刀将2号支撑杆安装到不燃炉炉身另一边,(如下图)。

两边的支撑杆的螺孔不一致,当安装位置错误时是无法安上的,用户可以放心安装。

 建筑材料不燃性试验炉设备安装步骤2

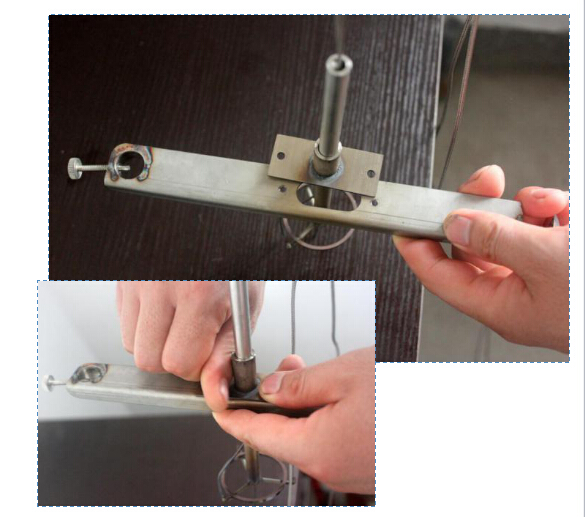

4.将3号和4号螺孔对齐,以螺丝拧紧安装在一起。(如下图)

建筑材料不燃性试验炉设备安装步骤3

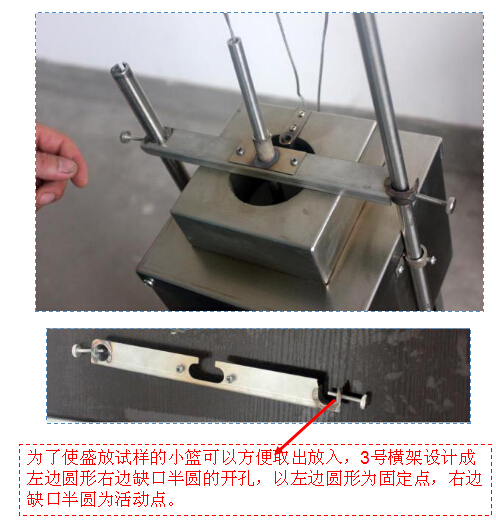

5.将3号和4号组合件在左侧套入左侧粗支撑杆,右侧扣入右侧细支撑杆,并拧紧左侧螺母。(如下图)(为了使盛放试样的小篮可以方便取出放入,3号横架设计成左边圆形右边缺口半圆的开孔,以左边圆形为固定点,右边缺口半圆为活动点。

建筑材料不燃性试验炉设备安装步骤4

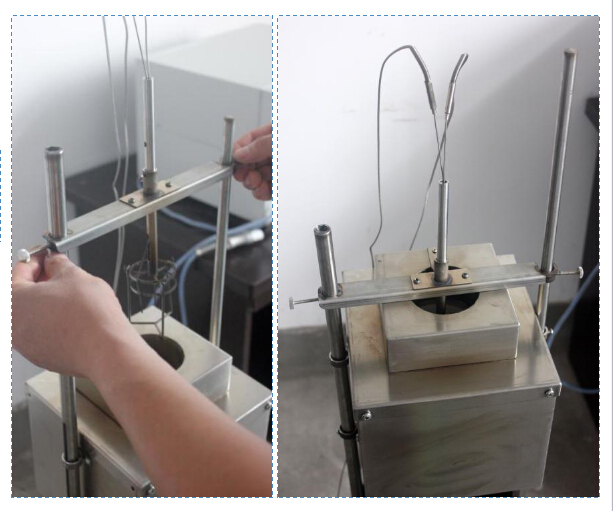

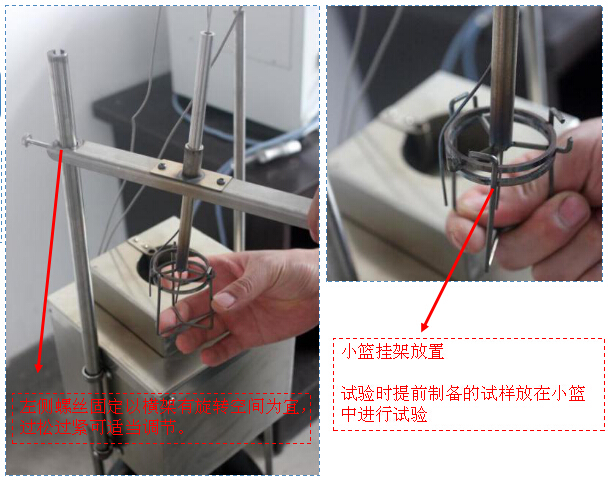

6.以支撑杆左侧为固定点,将横架及小篮挂架旋转出来至合适操作的位置,将小篮放置到挂架上(如下图)

 建筑材料不燃性试验炉设备安装步骤5

7.将放置好小篮的试样挂架固定回两侧的支撑架上,并手拨下滑至右2图示的位置。

建筑材料不燃性试验炉设备安装步骤6

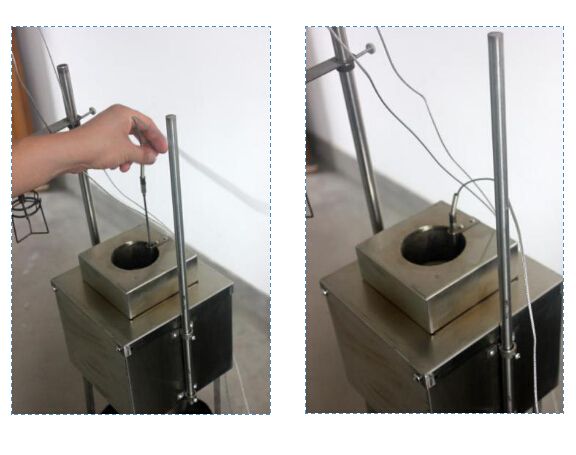

8.将6号炉内温度传感器插入到不燃炉身的固定孔中。并将横架恢复如下图所示

 建筑材料不燃性试验炉设备安装步骤7

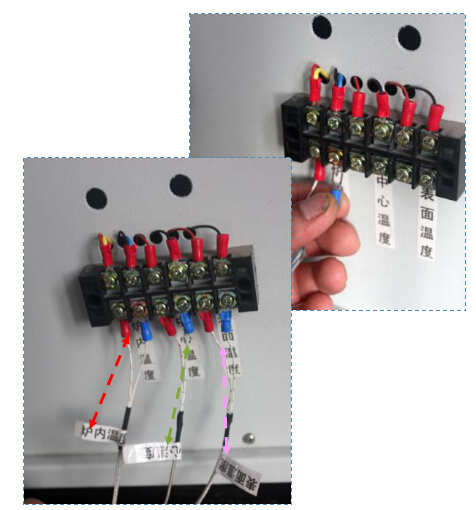

9.建筑材料不燃性试验炉设备背部如下图所示,右侧文字提示处连接各测温传感器(各传感器前期步奏已在炉身上安放好),按对应文字提示将用螺丝刀将传感器接头对应电极连接(左红色为正极/右为负极)

建筑材料不燃性试验炉设备安装步骤8

 建筑材料不燃性试验炉设备安装步骤9

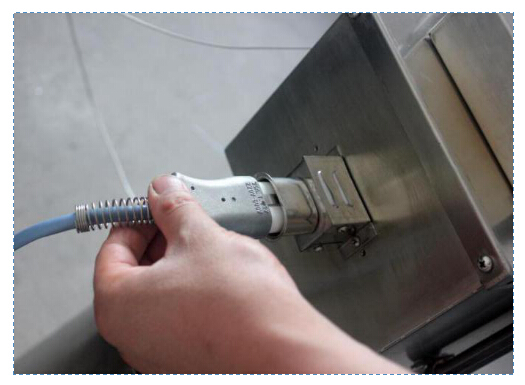

10.连接电源线(炉身背面位置)

 建筑材料不燃性试验炉设备安装步骤10

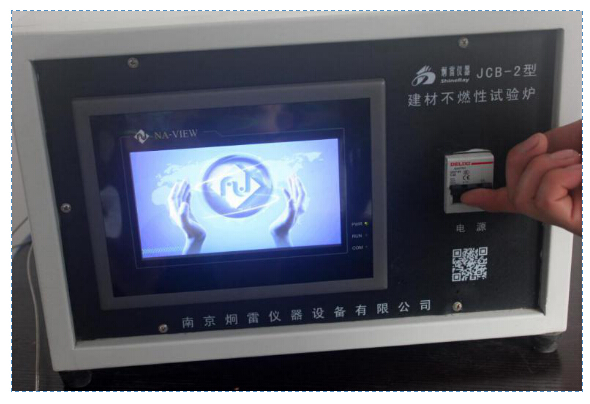

建筑材料不燃性试验炉软件运行:开启控制主机上电源开关,触摸屏中会显示如下图的开机画面

建筑材料不燃性试验炉开机运行界面

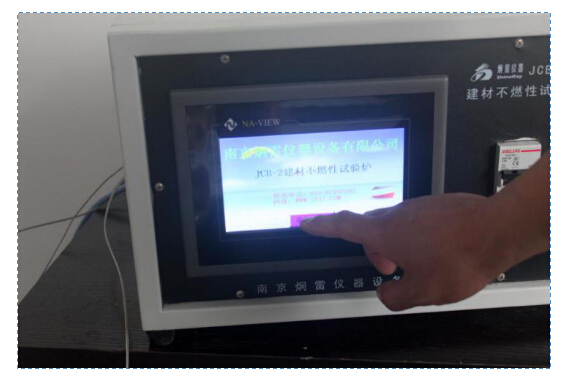

在显示主控制界面后,点击"系统进入"进入操作界面。

建筑材料不燃性试验炉进入系统控制界面

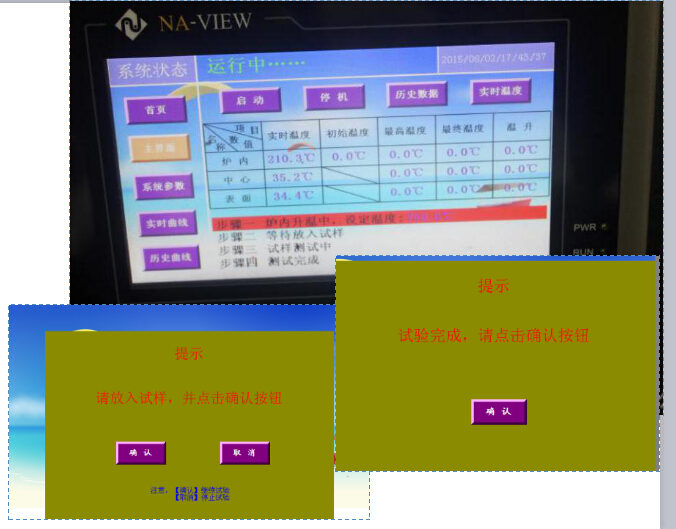

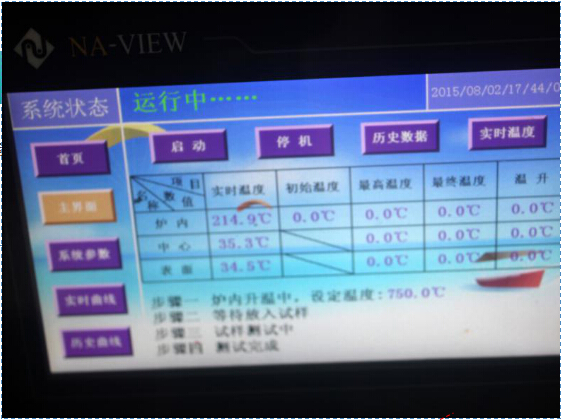

操作主界面如下图,进入后点击“启动”开始试验,按照提示步骤进行试验。

步骤一当炉温达到(750±5)℃稳定时间10分钟以上,此时设备蜂鸣器响,触摸屏提示请点击“确认”后。(如下图)进入步骤二,此时放入式样。

点击确认放入试样后继续试验,当温度最终达到平衡或试验时间达到60分钟则试验则定结束并跳出提示界面(如下图),蜂鸣器响。

建筑材料不燃性试验炉操作主界面

接上一步,试验结束系统会自动保存历史数据及曲线。

触摸屏显示设备运行中的状态;历史曲线可查询某日期内试验过的试验曲线

;在试验过程中如果需要终止试验点击“停止”即可。

建筑材料不燃性试验炉软件运行中界面

试验结束后,将炉下滴落盘取出,倒掉试样残留物。并关闭控制箱电源。

以上是关于依据GB5464-2010设计制造的触屏控制款JCB-2型建筑材料不燃性试验炉的全部介绍内容。南京炯雷仪器是专业生产燃烧性能试验、安全规范仪器的生产型企业,致力于防火阻燃检测、燃烧等级测试仪器的研发制造,并提供燃烧性能等级测试相关仪器设备的非标定做!详询官网:www.sy17.com
