敬告：本文章仅供设备用户及相关行业人员交流学习使用，严禁用于商业用途！转载需经得我公司同意！如需转载，请点击一下网址申请转载： 转载申请
高阻燃片状模塑料的研究
——试验
２．１原材料的选用
实验选用三种类型的不饱和聚酯树脂分别为S２５１０、S２５２０和S２５３０，由ＤＳＭ公司提供；ＰＶＡｃ体系的低轮廓添加剂分别为L３３１０型、Ｌ３３２０型和L３３３０型；固化体系为过氧化苯甲酰叔丁酯（简称为TＢ—ＰＢ）；增强材料为Ｅ型玻璃纤维；各原材料的物理性能见表１所示。

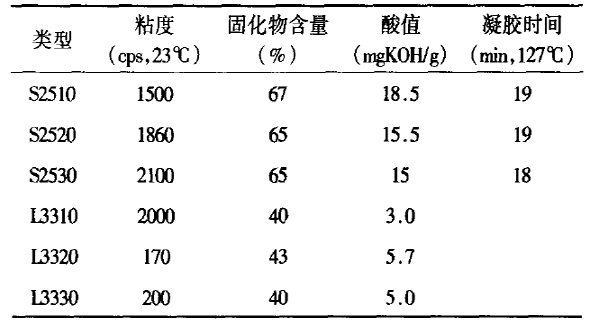

表１原材料物理性能
２．２实验仪器及测试方法
实验主要设备有：搅拌机一东湖试验仪器厂；ＳＭＣ机组一美国Ｆｉｎｎ＆Ｆｒａｍ公司；１５０吨压机一济南铸造锻压机械研究所；电子台秤一长沙湘平科技发展有限公司；ＷＤ一５Ａ型万能试验机一广州实验仪器厂；Ｃｈａｒｐｙ冲击试验机一河北承德材料试验机厂。
测试方法［５］：拉伸强度一按ＧＢ１４４７—８３执行；弯曲强度一按ＧＢ１４４９—８３执行；冲击强度一按ＧＢ１４５１—８３执行；氧指数一按ＧＢ８９２４—８８执行；烟密度一按ＡＳＴＭ Ｅ ８４执行。
２．３正交实验设计[8]
本实验以树脂、低轮廓添加剂、阻燃剂类型为主要影响因素，按照树脂：低轮廓添加剂：填料：其它材料＝２０：１４：６０：６．０配制树脂糊，制备ＳＭＣ片材，在１５０℃+３℃条件下压制测试试样，以拉伸强度和氧指数为主要考核指标，确定最佳的阻燃型ＳＭＣ配方组分。具体正交实验因素水平见表２。

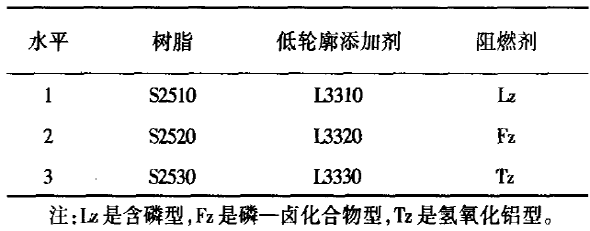

表２正交试验Ｌ（３４）因素
注：Lz是含磷型，Ｆｚ是磷一卤化合物型，Ｔｚ是氢氧化铝型。
燃烧阻燃仪器设备尽在 www.sy17.com！
