敬告：本文章仅供设备用户及相关行业人员交流学习使用，严禁用于商业用途！转载需经得我公司同意！如需转载，请登录以下网址申请转载：
ＰＥ基木塑复合材料的阻燃研究
——实验部分
１．１实验材料与设备
所用材料包括：聚磷酸铵（ＡＰＰ），山东世安化工有限公司产品；纳米二氧化硅（Sｉ０2），阿拉丁试剂上海有限公司产品；氯化铵（ＮＨ4Ｃｌ），分析纯，天津市光复科技发展有限公司产品；６０目红松木粉（ｗＦ），天津美化装修公司提供；聚乙烯（ＰＥ），熔融指数５０ｇ／ｌＯｍin（ＡＳＴＭ Ｄ１２３８），北京利是行有限公司产品。
所用设备包括：ＤＨＧ一９０７０Ａ电热鼓风干燥箱；ＹＴＤ７１—４５４塑料制品液压机；成型模具，２５０ｍｍ×２５０ ｍｍ× ４ ｍｍ，自制；ＣＰ２２４Ｃ电子天平，；ＨＣ一２氧指数仪；ＱＵＡＮＴＡ２００扫描电子显微镜；Ａｖａｔａｒ３６０傅里叶红外光谱；ＮＥＴＺＳＣＨＳＴＡ４０９热重分析仪．
1.2样品制备

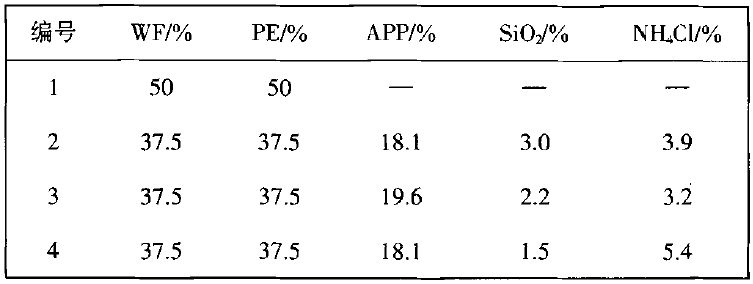

先将干燥处理后的木粉、ＰＥ放入高速旋转器旋转５ｍｉｎ，再加人阻燃剂转动１０ｒａｉｎ至原材料充分混匀，然后将混合物放人电热鼓风干燥箱中于１７０～２００℃加热熔融，最后将熔融物放人自制的模具中再在液压机上于１７０～２００℃压制成型，自然冷却至室温，制得木塑复合材料样品．样品中木粉与ＰＥ的比例为１：ｌ，同时样品中阻燃剂总的质量百分数为２５％，样品组分如表１所示。
１．３性能测试
（１）极限氧指数（ＬＯＩ）测试：极限氧指数是一种方便、快捷的表征材料阻燃性的指标，本文按照ＩＳ０４５８９：１９９６标准[7]进行复合材料极限氧指数的测试．
（２）热重分析：热重分析是表征材料热分解情况的良好手段，将材料在氮气保护下于ＮＥＴＺＳＣＨ ＳＴＡ４０９型热重分析仪上进行热性能测试，实验温度为室温至８００℃，升温速率为２０％／ｍｉｎ。
（３）傅里叶红外光谱分析：将未加阻燃剂和加入阻燃剂的木塑复合材料在马弗炉中煅烧至５００℃后取样，进行ＦＴＩＲ测试，分析ＷＰＣ中化学成分的变化．
（４）ＳＥＭ分析：通过扫描电子显微镜观察燃烧后的ＷＰＣ炭残渣的表面形态，进一步分析ＷＰＣ的阻燃机理．
