敬告：本文章仅供设备用户及相关行业人员交流学习使用，严禁用于商业用途！转载需经得我公司同意！如需转载，请登录以下网址申请转载：
金属氧化物对软质 PVC 阻燃性能的影响
——实验部分
曹传新1 陈 昕2
1 1.1 主要实验仪器、试剂及化工原料
(1) 主要仪器: HC-2氧指数测定仪，CDR-1差示热分析仪 开放式双辊炼胶机, 45t平板硫化机。
(2)主要化学试剂和原材料 见表1。

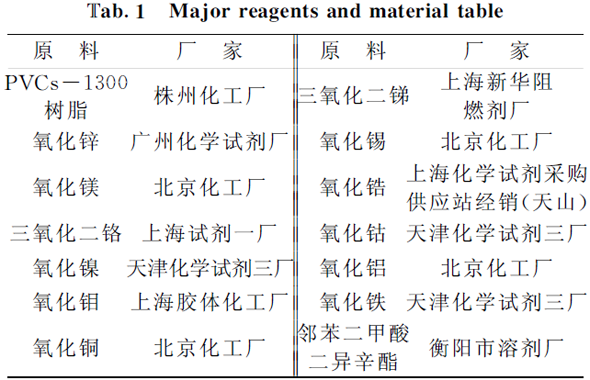

表1 主要化学试剂和原材料一览表
1.2 聚氯乙烯塑料试样的加工工艺
（1）树脂的塑化工艺
按配方分别称量聚氯乙烯树脂~增塑剂及各添加组分。 将增塑剂加入聚氯乙烯树脂中，在25L恒温捏合机中保持温度80 ℃预混20min ， 直至混合物成为膨松状干燥材料，加入稳定剂及其余各组分，继续捏合5min， 将预混物在开放式双辊炼塑机上塑化，双辊温度174 ℃左右 ，5min后出料，然后在45t平板硫化机上以100Pa和170℃条件下模压成型5 min ，保持压力不变，冷压5 min，出料。
(2)氧指数样条的制备
按GB2406 93要求，在平板硫化机上压制成厚度30+0.5mm的片材， 用单刀片截成长70~150mm ，宽度6.5+0.5mm的矩形样条O 试样表面应平整光滑、无气泡、毛边、毛刺等缺陷。每组试样准备5~10个。
1.3 氧指数测定实验
氧指数是在规定的试验条件和试验操作下，氧氮混合物中试样刚好能保持燃烧状态所需的最低氧浓度[4] 图 1为 HC-2型氧指数测定仪测定PVC样条氧指数的示意图，具体测定方法及其计算参见GB2406-93。

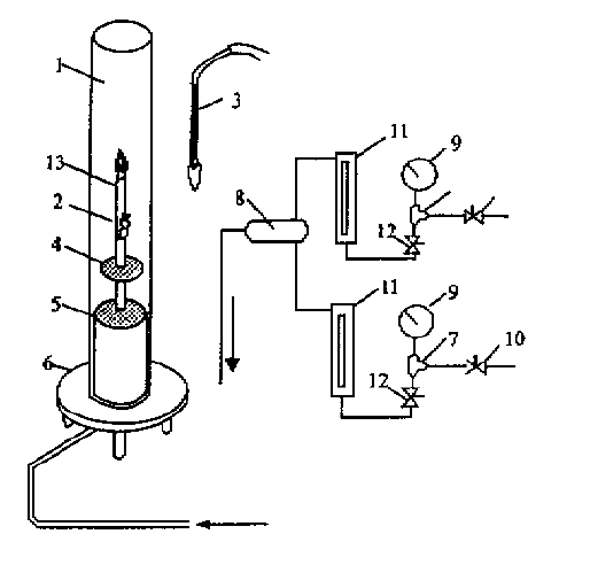

图 1 HC-2型氧指数测定仪测定PVC样条氧指数示意图
1.4热分析实验
为了进一步分析阻燃剂在PVC塑料中的阻燃机理，对比含阻燃剂配方与基础配方之间热分解性能，运用CDR-1型差示热分析仪对试样进行了DSC分析，实验条件如下:
升温速率10 ℃/ min;走纸速率2.5mm /min;试样量5mg;参比物a-Al2O3;气氛:空气。
