敬告:本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!转载需经得我公司同意!如需转载,请登录以下网址申请转载:
全国第一届阻燃环保人造板生产及应用论坛
纳米阻燃剂对木塑复合材氧指数和力学性能的影响
——纳米MH用量对WIPC力学性能的影响及结论

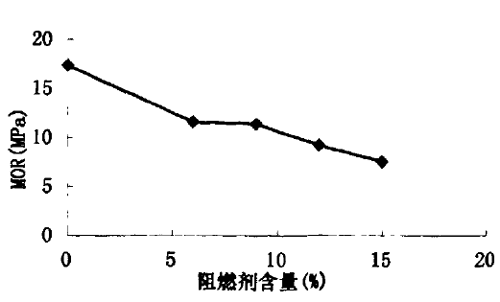

图6阻燃剂的用量对MOR的影响

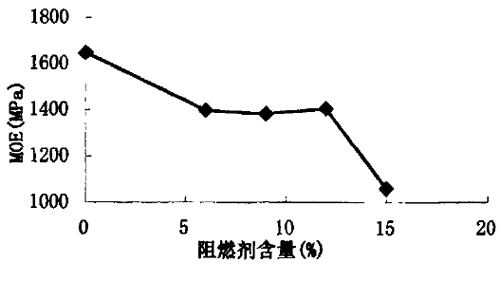

图7阻燃剂的用量对MOE的影响

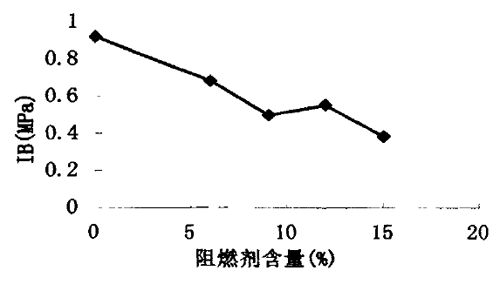

图8阻燃剂的用量对IB的影响
由图6-图8可知,随着纳米MH用量的增加,木塑复合材的弹性模量、静曲强度和内结合强度均呈现明显的下降趋势。这是因为纳米MH阻燃剂为粉末状材料,其本身强度很差,与基体的结合性也不够好;同时,由于使用的颗粒状塑料在加热熔融时,会很快被周围的阻燃剂所包裹,妨碍了塑料与刨花之间的界面粘接在一起,从而导致木塑复合材的力学性能下降。图中还可以看出,在5%一12%范围内,阻燃剂用量增加对木塑复合材力学性能的影响相对变化较小,当阻燃剂用量超过12%时,木塑复合材力学性能的下降极为显著。
3结论
(1)纳米级氢氧化镁和纳米级氢氧化铝的阻燃效果优于非纳米级。
(2)在5%一15%范围内,随着纳米MH阻燃剂用量的增加,木塑复合材的氧指数逐渐提高。
(3)在5%一15%范围内,随着纳米MH阻燃剂用量的增加,木塑复合材的力学性能呈明显下降趋势,尤其当阻燃剂用量超过12%时,木塑复合材的静曲强度、弹性模量和内结合强度等力学性能指标(均急剧降低H。纳米混合使用对木塑复合材力学性能的负面影响最大。
(4)纳米MH与纳米ATH混合使用对木塑复合材力学性能的负面影响最大。
