敬告：本文章仅供设备用户及相关行业人员交流学习使用，严禁用于商业用途！转载需经得我公司同意！如需转载，请登录以下网址申请转载：转载申请
２００３年第１８卷第２期 聚氨酯工业
建筑用高阻燃型硬质聚氨酯泡沫塑料的研制
——结果与讨论（1）
为了制得满足建筑行业要求的阻燃硬质聚氨酯泡沫塑料，本实验没计了３种阻燃型泡沫配方（质量份），具体配方及性能见表ｌ。

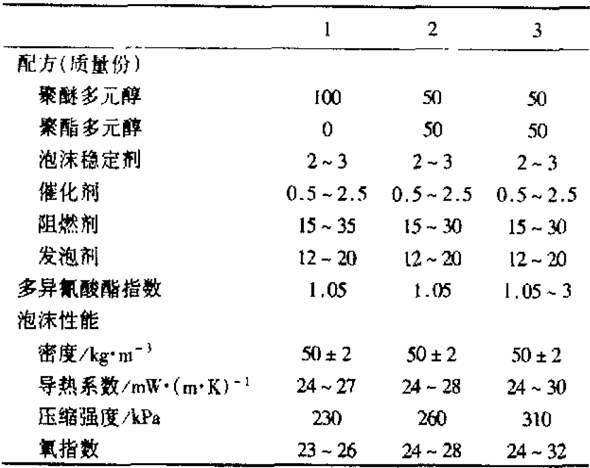

表１ 阻燃型硬质聚氨酯泡沫塑料配方及性能
２．１阻燃剂添加量对泡沫氧指数的影响
对于配方体系1和配方体系2，保证泡沫整体密度基本不变的条件下，调整阻燃剂的添加量，测得泡沫氧指数与阻燃剂用量、异氰酸酯指数的关系如图1所示。

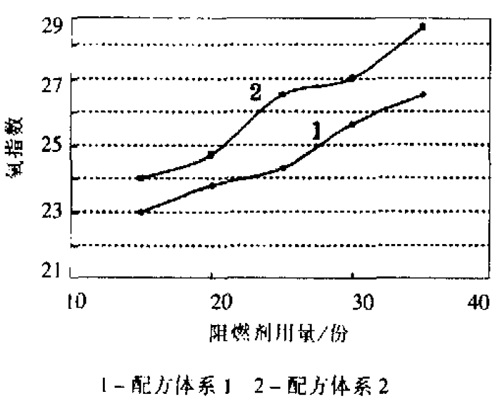

图1 泡沫氧指数与阻燃剂用量的变化关系
从图１可以得知，对于配方体系ｌ，在组台聚醚中仅靠添加阻燃剂的办法所制得泡沫的阻燃性能只达到Ｂ１级，而且随着阻燃剂添加量的增加会造成泡沫物理性能的下降。在配方体系２中，引入芳香族聚酯后，氧指数比配方体系ｌ提高了２左右，其原因可能是芳香族聚酯的耐温性能优于聚醚多元醇。
实验中还发现，ＴＣＥＰ与ＤＭＭＰ两种阻燃剂采用 不同的比例复配后，阻燃效果优于单一阻燃剂，当ＴＣＥＰ：ＤＭＭＰ＝１：２（质量比）时，泡沫在满足氧指数的同时，其它物理性能也较好。单独使用ＤＭＭＰ阻燃剂且用量较大时，泡沫易于开裂。特别是含有聚酯的组合聚醚中，当ＤＭＭＰ添加量大于２０份时，如果发泡工艺参数不合适，容易导致泡沫出现彳ｉ同程度的烧芯现象。在配方体系１中，当ＴＣＥＰ：ＤＭＭＰ＝Ｉ：２（质量比）、复合阻燃剂总量为３５份（多元醇１００份）时，所发的泡沫氧指数仅到２６，刚达到岛级。在配方体系２中，当复合阻燃剂添加总量达３０份时（ＴＣＥＰ：ＤＭＭＰ＝ｌ：２），氧指数最高也仪达到２８。在配方（聚氨酯改性聚异氰脲酸酯）体系３中，复合阻燃剂添加量为３０份的同时，调整异氰酸酯指数为３，另加＿三聚催化剂，所制得的阻燃聚氨酯泡沫的氧指数为３２，达到ＧＢ８６２４—１９９７“建筑材料燃烧性能分级方法中”所规定的Ｂ1级（难燃级）。
更多燃烧阻燃仪器尽在www.sy17.com！
