敬告：本文章仅供设备用户及相关行业人员交流学习使用，严禁用于商业用途！转载需经得我公司同意！如需转载，请登录以下网址申请转载：转载申请
高分子材料篇
ＡＢＳ表面接枝阻燃与高温氧指数关系的研究
——结 果 与 讨 论
ＡＢＳ接枝ＭＡＡ体系的温度指数：将ＡＢＳ、ＡＢＳ—ｇ—ＭＡＡ、ＡＢＳ—ｇ—AA及皂化后的样品做高温氧指数，得到实验数据输入Ｅｘｃｅｌ软件，经回归处理。求出ＬＯＩ为２０．８时对应的温度，即为此材料的温度指数。
ＡＢＳ、ｉｒ—ＡＢＳ、ＡＢＳ—ｇ—ＭAA及皂化后样品的高温氧指数仪测得的数据见表ｌ。ＡＢＳ、ｉｒ—ＡＢＳ、ＡＢＳ—ｇ—ＡＡ及皂化后样品测得的数据见表２．

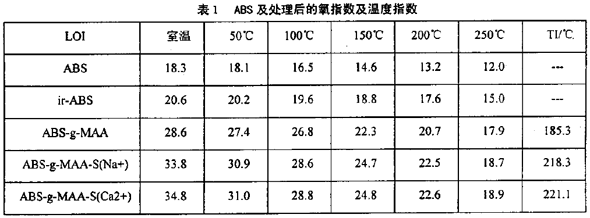

表１ ABS及处理后的氧指数及温度指数

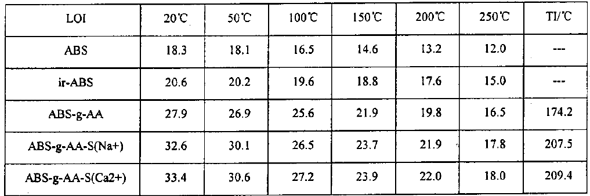

表２ ＡＢＳ材料接枝从及处理后的氧指数及温度指数
由表１得出，未处理的ＡＢＳ在较低的温度下即可点燃，而经过辐照接枝后，其温度指数升高，说明经辐照后在聚台物材料内部产生一定的交联，对氧指数的提高有一定的作用，接枝ＭＡＡ后的材料，随着温度的升高，氧指数降低，但降低的幅度不是很大。由于接枝层在燃烧时首先成炭使得其温度指数较高，在２００℃时，在空气中仍不能点燃，接枝后的材料适合在较高温度下使用。经皂化后的材料其氧指数最高达到３４．８，利用数据作图，作曲线回归方程求得得ＴＩ值列于表中。
由上述两表数据做图如下图1：

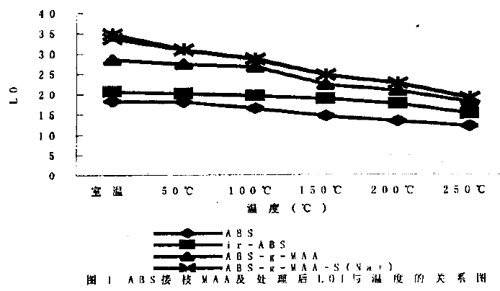

图1ＡＢS接枝 ＭAA及处理 后LOL与温度的关系图

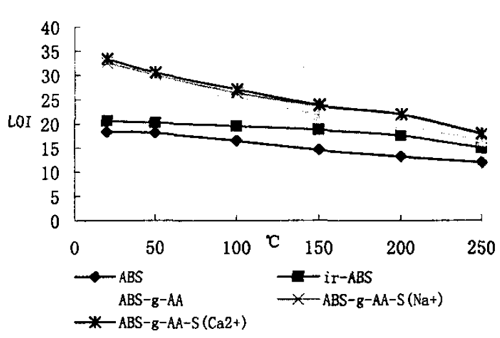

图2ＡＢＳ接枝AA及处理后ＬＯＩ与温度指致的关系

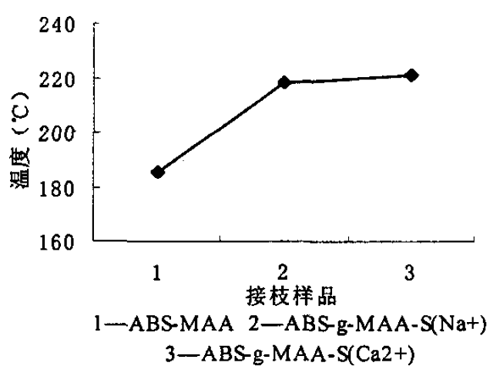

图３ ＡＢＳ接枝ＭＡＡ及金属离子引入与温度指数的关系
测定ＡＢＳ接枝MＡＡ、从及经过皂化及离子交换后其在不同温度下的氧指数，由表１、表２及图１、图２得出．未处理的ＡＢＳ在较低的温度下即可点燃，而经过辐照接枝特别是经过金属离子引入后，在较高温度下，聚合物的氧指数仍然较高，见图３及图４。
金属离子引入后聚合物的温度指数（ＴＩ）高，皂化前后的温度指数．
ＴＩ值可达３５—４５℃，可见金属离子的引入对聚合物的催化成炭作用是非常明显的，对聚合物的阻燃起到较大的作用。

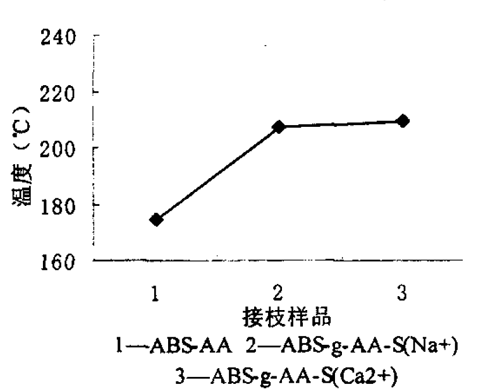

图４ ＡＢＳ接枝ＡＡ及金属离子引入与温度指数的关系
ＡＢＳ接枝从的温度指数ＴＩ值小于ＡＢＳ接枝MAA的温度指数，是由于接枝ＭＡＡ的ＡＢＳ在经过电子束辐照时的接枝率大于ＡＢＳ接枝从导致的上述结果。特别是经过皂化，由于接枝ＭＡＡ、ＡＡ的ＡＢＳ表面含有大量的—ＣOOH，接枝ＡＢＳ皂化后含有的金属离子的量增大，由于有金属离子的存在，燃烧时，催化成炭效果好，从而导致接枝聚合物的温度指数增大。有利于ＡＢＳ接枝改性聚合物在较高温度下使用拓宽其应用领域。
更多燃烧阻燃仪器尽在www.sy17.com！
