敬告：本文章仅供设备用户及相关行业人员交流学习使用，严禁用于商业用途！转载需经得我公司同意！如需转载，请登录以下网址申请转载：转载申请
２０１１年第３期 广东公安科技 总第１０４期
木塑复合材料燃烧性能的研究
——试验结果与分析
（文 芳 广州市公安消防支队，广东广州５１０６６０）

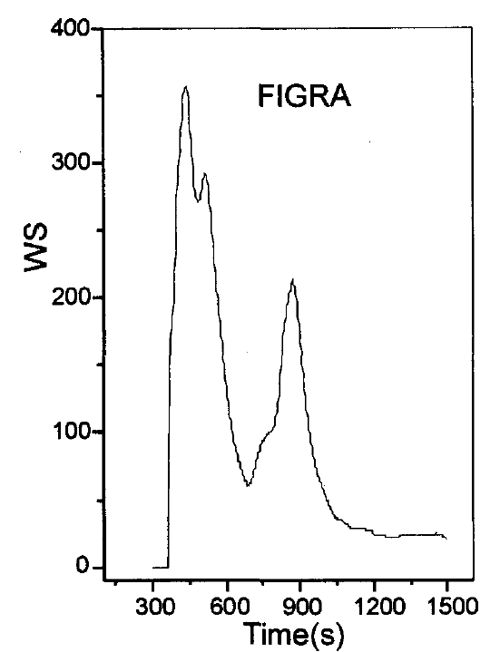

图３ 材料燃烧ＦＩＧＲＡ指数曲线

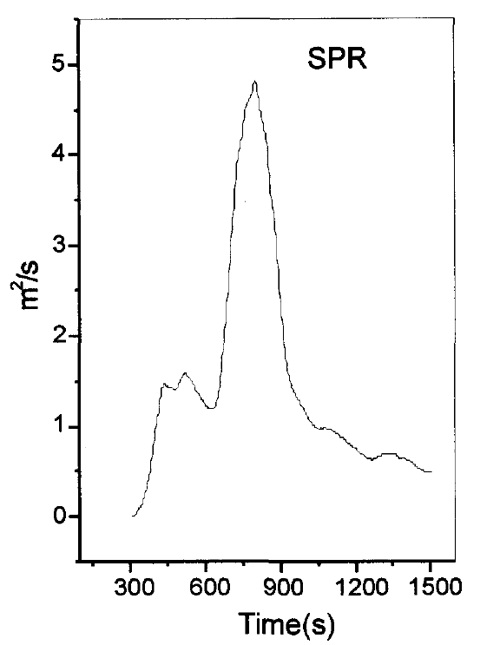

图４ 材料燃烧烟释放速率曲线
火灾烟气是燃烧物分解或燃烧时产生的固体颗粒、液滴和气相产物。统计结果表明，火灾中７０％～７５％的死亡是由于烟气造成的，其中绝大部分是吸入了烟尘及有毒气体昏迷后而致死的。因此材料燃烧时的烟气释放速率以及烟气释放总量也是评价材料对火灾贡献的一个重要指标。从图４可以看出材料的 烟气生成速率呈山峰状，在４００ｓ左右出现了一个肩峰，在８５０ｓ左右烟气释放速率突然加大出现峰值，达到５．００ｍ ／ｓ，从图６可知，材料燃烧ＳＭＯＧＡＲ指数 （产烟率与受火时间的比值的最大值）在４００ｓ和９００ｓ左右分别出现了两个峰，这与材料燃烧的热释放速率曲线相符。从图２和图５可知，在整个试验过程中材料的热释放量约４５ＭＪ，烟释放总量约１８００ｍ2 。从材料产生烟的来看，燃烧过程中烟的释放总量过大，在实际火灾中不利于人员的逃生。

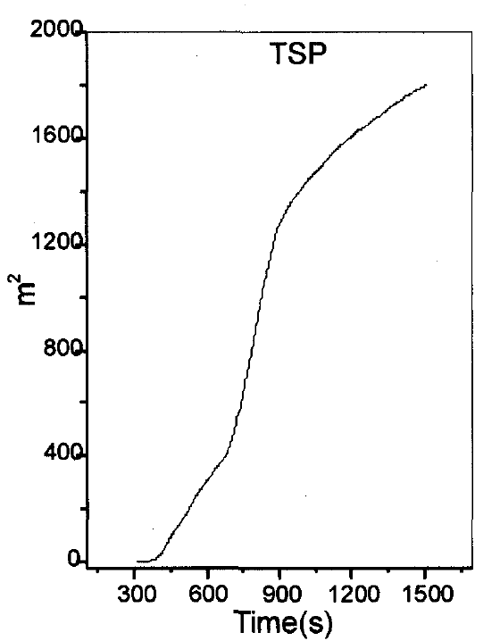

图５ 材料燃烧烟释放量曲线

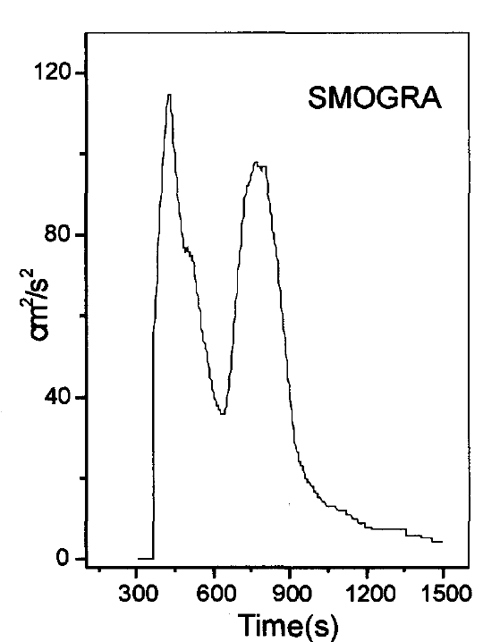

图６ 材料燃烧ＳＭＯＧＲＡ指数曲线

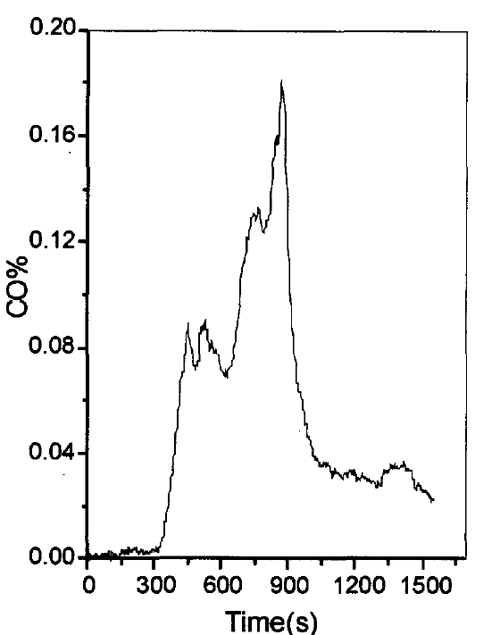

图７ 材料燃烧过程中ｃｏ含量变化曲线

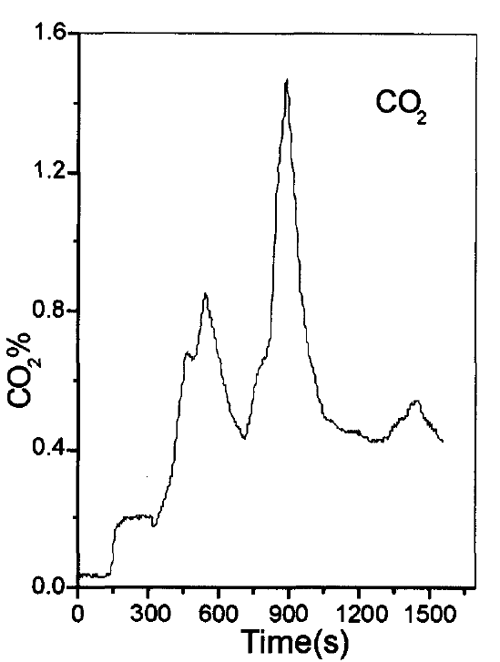

图８材料燃烧过程中ＣＯ２含量变化曲线
在实际火灾中，可燃物燃烧释放出的烟气 是导致火场人员窒息和中毒致死的主要因素之一。当空气中ＣＯ含量超过５×１０ 就会对人体产生伤害。因此，ＣＯ含量是衡量材料火灾危害性的重要参数。从图８中可以看出，在９００ｓ材料ＣＯ释放量出现最大值，烟气中ＣＯ含量达到０．１８％，然后随着试验进行ＣＯ含量逐渐降低。同样火灾中产生的ＣＯ2量也是评价火灾烟气毒性的指标之一，ＣＯ2：的体积分数较高时，有显著毒性；而在火灾现场的低氧条件下毒性更为严重。如图９所示材料产生的ＣＯ２总量在９００ｓ达１．７５％。从以上试验数据可以看出，烟气中ＣＯ、ＣＯ2含量偏高，在实际火灾中易对人员造成伤害，这与动物染毒的试验结果相符。
更多燃烧阻燃仪器尽在www.sy17.com！
