敬告：本文章仅供设备用户及相关行业人员交流学习使用，严禁用于商业用途！转载需经得我公司同意！如需转载，请登录以下网址申请转载：转载申请
２０１１年第３期 广东公安科技 总第１０４期
木塑复合材料燃烧性能的研究
——试验结果与分析（1）
（文 芳 广州市公安消防支队，广东广州５１０６６０）
２．１ 氧指数及毒性
此种木塑复合材料的极限氧指数为３３％，从氧指数的结果来看，材料的抗引燃性能好。
在保持载气和稀释气体流速以及热解温度等其它参数不变的情况下，仅改变单位空间产烟材料的质量数，从而来决定材料刺激性合格麻醉性合格的最大单位空间产烟材料的质量数，单位空间产烟材料的质量数越小，其烟气毒性危险性越大，具体结果见表１。从表１可以看出，此种材料刺激性合格和麻醉性合格的最大单位空间产烟材料的质量数为９．５ ｍｇ／Ｌ，可以达到ＧＢ／Ｔ２０２８５—２００６中的ＺＡ３级。

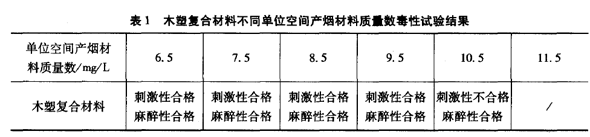

表１ 木塑复合材料不同单位空间产烟材料质量数毒性试验结果
２．２ 燃烧性能
材料燃烧的热释放量以及热释放速率是评价材料防火安全性能的重要指标之一。材料热释放量和热释放速率决定了火灾中发生轰燃的几率以及火灾火势蔓延的速度。从图１可以看出材料的热释放速率曲线呈山峰状，出现两个峰值，分别在５００ｓ和９００ｓ左右，且在９００ｓ左右的峰值达到了１２０ＫＷ左右。如图４所示，材料的ＦＩＧＲＡ指数与材料的热释速率一样分别在５５０ｓ和９００ｓ左右出现了两个峰值，其中在５００ｓ左右的ＦＩＧＲＡ指数达到了３７５．６Ｗ／Ｓ。

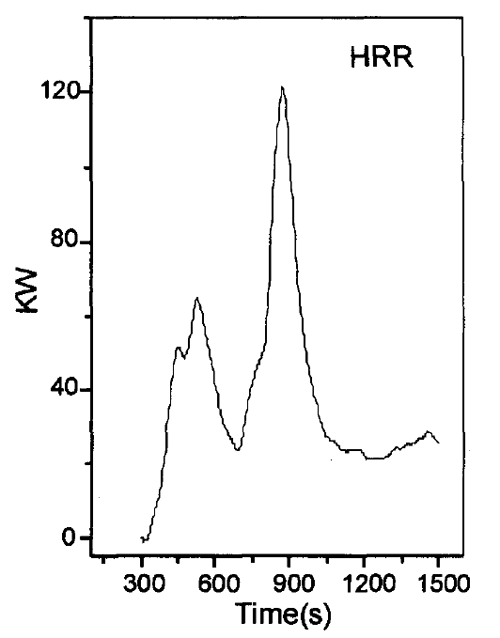

图１ 材料燃烧热释放速率曲线

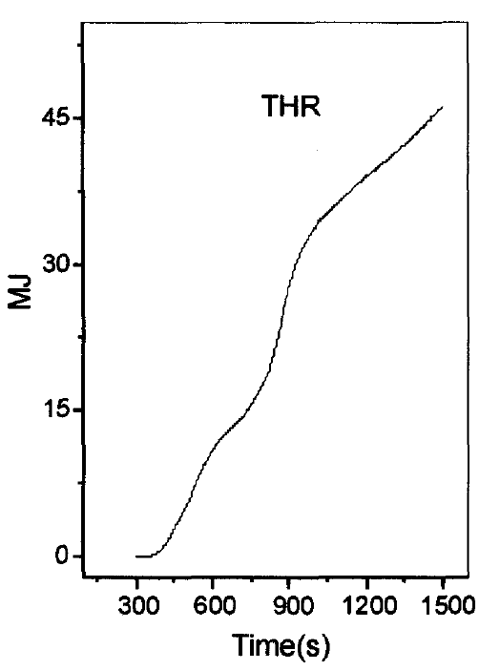

图２ 材料燃烧热释放量曲线
更多燃烧阻燃仪器尽在www.sy17.com ！
