敬告:本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!转载需经得我公司同意!如需转载,请登录以下网址申请转载:转载申请
厦门大学学报(自然科学版)
ABS/硅橡胶共混物的阻燃性能研究
——结果与讨论
2.3硅橡胶/硬脂酸镁复合物对ABS的OI的影响
表3表明,硅橡胶/硬脂酸镁复合物提高了ABS 的耐燃性,当硅橡胶/硬脂酸镁复合物的添加量增至10PHR时,ABS的氧指数增量为6.1,增幅大,继续增加硅橡胶/硬脂酸镁复合物的量,ABS的氧指数增幅逐渐减小。这可能是由于有机硅橡胶阻燃作用主要是通过生成SiC焦化隔离层而产生的,硬脂酸镁的加入有利于SiC的形成,从而达到提高混合物耐燃性的目的。
由于ABS结构中含有苯环,碳含量较高,燃烧过程冒烟严重,溶滴严重。有机硅橡胶/硬脂酸镁复合阻燃剂对ABS的燃烧溶滴性有较明显的改善。当硅橡胶/硬脂酸镁添加5PHR时,即可达到燃烧不溶滴。但是,有机硅橡胶/硬脂酸镁复合阻燃剂对ABS的冒烟性无明显的改进作用。当硅橡胶/硬脂酸镁添加25PHR时,燃烧仍然冒浓烟。
2 .4硅橡胶/二盐基亚磷酸铅复合物*对ABS的OI的影响

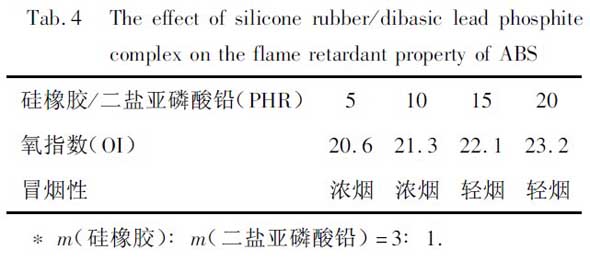

表4硅橡胶/二盐基亚磷酸铅复合物*对ABS阻燃性的影响
由表4可见,二盐亚磷酸铅同有机硅橡胶有协同作用,硅橡胶/二盐亚磷酸铅复合物对ABS氧指数的贡献值比单独用硅橡胶提高了0.5,增效不明显。
2.5滑石粉对硅橡胶/硬脂酸镁及硅橡胶/二盐基亚磷酸铅的助阻燃作用

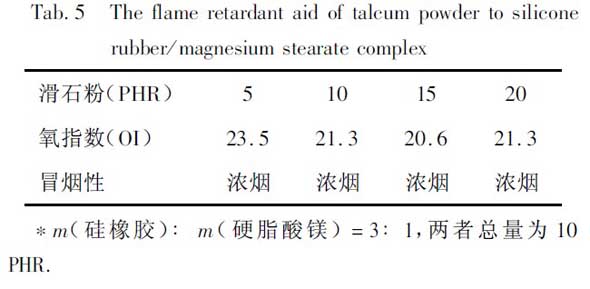

表5 滑石粉对硅橡胶/二盐基亚磷酸铅复合物*的助阻燃作用
表6 滑石粉对硅橡胶/二盐基亚磷酸铅复合物*的助阻燃作用
由表5、6可见,无论是硅橡胶+硬脂酸镁体系,还是硅橡胶/二盐基亚磷酸铅体系,添加滑石粉并不能使ABS的阻燃性有所上升,反而是使0I值下降。对于ABS燃烧时放出的大量浓烟,滑石粉也不能起到有效的遏制作用。可见滑石粉对硅橡胶/硬脂酸镁、硅橡胶/二盐基亚磷酸铅体系均无助阻燃作用。
2.6二盐亚磷酸铅对硅橡胶/硬脂酸镁的助阻燃作用

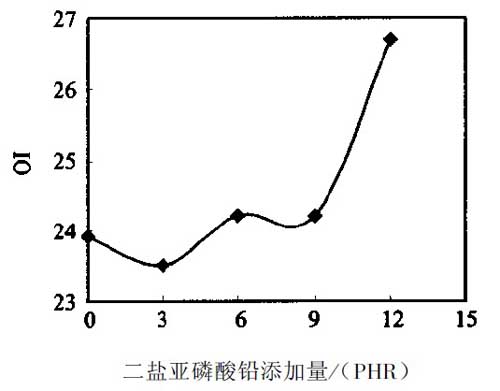

图1可见,当添加量少于3PHR时,随着二盐亚磷酸铅添加量的增加,ABS的OI下降。而当添加量超过3PHR时,体系随二盐亚磷酸铅量增加而提高。加入12PHR的二盐亚磷酸铅可使硅橡胶/硬脂酸镁/ABS燃烧时的冒烟性得到很好的改进,同时氧指数达到26.7。这表明,二盐亚磷酸铅对硅橡胶/硬脂酸镁有较强的助阻燃作用。
图1 二盐亚磷酸铅对硅橡胶/硬脂酸镁/ABS的OI的影响
*m(硅橡胶):m(硬脂酸镁)=3:1,两者总量为10PHR
更多燃烧阻燃仪器尽在www.sy17.com !
