敬告:本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!转载需经得我公司同意!如需转载,请登录以下网址申请转载:转载申请
厦门大学学报(自然科学版)
ABS/硅橡胶共混物的阻燃性能研究
——结果与讨论
2.1有机硅橡胶添加量对ABS的OI的影响

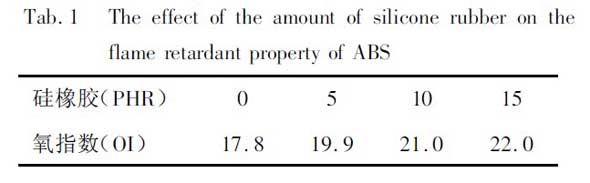

表1 硅橡胶添加量对ABS氧指数的影响
ABS本身不阻燃,其氧指数仅为17.8,而有机硅橡胶中含有难燃的硅,同时硅橡胶中Si-O键键能要比由碳氢化合物所组成的高分子化合物的C-C键键能要大得多,因而具有较好的耐燃性,将硅橡胶加入到ABS树脂中,制成的ABS/硅橡胶共混物可使耐燃性得到提高,由表1可以看到,随着硅橡胶添加量的增加,ABS硅橡胶共混物的氧指数逐步增加,但是增幅不大,当硅橡胶添加量为15PHR时,共混物的氧指数为22.0,无法达到难燃标准。
2.2 DPDBO/Sb2O320添加量对ABS/硅橡胶

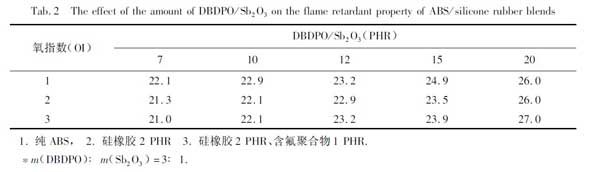

表2 DPDBO/Sb2O320添加量对ABS/硅橡胶共混物阻燃性的影响

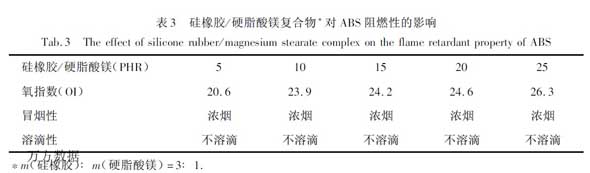

表3 硅橡胶/硬脂酸镁复合物*对ABS阻燃性的影响
共混物OI的影响
测试方法:
氧指数(OI)按GB2406-80测试
十溴联苯醚K三氧化二锑体系是常用的阻燃体系,由表2的1#数据可见,当十溴联苯醚/三氧化二锑的添加量为20PHR时,ABS的氧指数可达26,达到阻燃效果。
但是十溴联苯醚/三氧化二锑体系对ABS硅橡胶混合体系未呈现增效阻燃作用,由表2的2#数据可见,添加硅橡胶组分的比不添加硅橡胶组分的氧指数基本上均下降了0.3-1.2,其原因是溴/锑协同体系的阻燃主要在气相进行[8],生成的溴代化合物是难燃气体,这种难燃气体外逸,冲稀并隔绝氧气,达到阻燃的目的,有机硅橡胶阻燃则是形成碳化硅(Si-C)隔离层,可以阻止燃烧生成的挥发物外逸,隔绝氧气,达到阻燃目的[9] ,二者无法协同增效。
研究发现在ABS硅橡胶共混物中添加少量的含氟化合物可以改变这种状况,由表2的3#数据可见,当体系中含硅橡胶2PHR,含氟聚合物1PHR时,十溴联苯醚/三氧化二锑的阻燃性能明显提高,在十溴联苯醚/三氧化二锑总添加量为20PHR时,氧指数达27.0,达到了难燃的标准。
更多燃烧阻燃仪器尽在www.sy17.com !
