敬告:本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!转载需经得我公司同意!如需转载,请登录以下网址申请转载:
文章编号:1009—9441(2010)10—0001—03
不同阻燃处理方式对胶合板性能影响的研究
——试验结果与分析
2.1 不同阻燃处理方式对含水率的影响
不同阻燃处理方式对含水率的影响见图1。由图l可以看出,胶合板含水率基本上呈上升趋势,其中A方式压制的胶合板含水率最低,E方式压制的胶合板含水率最高。不同阻燃处理方式的胶合板含 A、B、C、D、E水率由低到高依次是A、B、c、D、E。这主要是因为阻燃处理方式该阻燃剂含有一定量的氨和尿素等吸湿成分[14],使得阻燃处理后胶合板含水率有不同程度的增加。

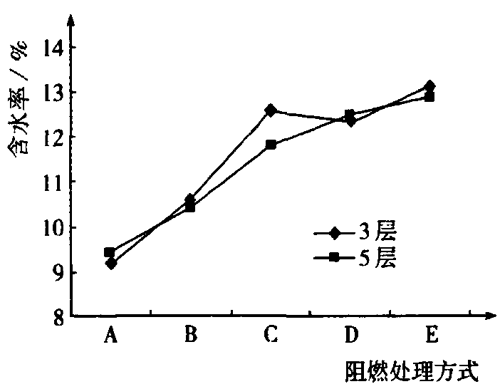

图1 不同阻燃处理方式与含水率的关系
2.2不同阻燃处理方式对胶合强度的影响
不同阻燃处理方式对胶合强度的影响见图2。由图2分析可明显看到,单板阻燃处理后压制的胶合板在胶合强度上均比未经阻燃处理单板压制的胶合板有不同程度的下降,这也是所有阻燃剂存在的 通病之一。不同阻燃处理方式对胶合板胶合强度影响程度由低到高依次是A、B、D、c、E,其中E方式压制的胶合强度降低最大,胶合强度不合格,3层胶合板降低46.9%,5层胶合板降低为55.1%。C方式压制的胶合强度降低也比较明显,说明脲醛胶中不宜加入阻燃剂,阻燃剂的加入会影响脲醛胶的胶合。这主要是因为该阻燃剂含有一定量的氨和尿素的等成分,而尿素和氨易于脲醛胶中的游离甲醛反应,先生成很不稳定的甲醛氨,然后失水聚合最后生成笼状化合物六亚甲基四胺(c。H,:N。),俗称乌洛托品;同时尿素和氨气又是延缓脲醛胶固化的物质[14],最终一定程度上影响了胶合强度。

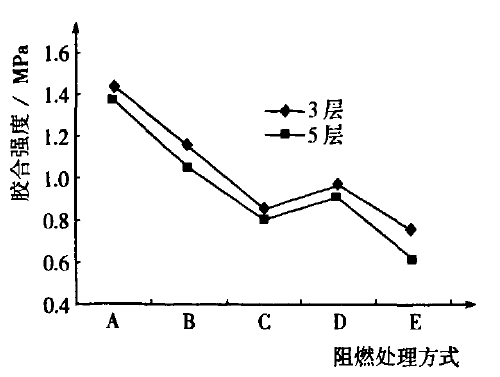

图2不同阻燃处理方式与胶合强度的关系
更多燃烧阻燃仪器尽在www.sy17.com !
