2000年 绝缘材料通讯 第6期文章编号:1003-921X(2000D06-0037-04
绝缘液体氧指数的测定及分析
——试验设备和试验方法
1.1 仪器及材料
仪器 :氧指数测定仪,氧、氮流量控制精度为0.1L/ min 。根据仪器使用说明书所规定的氧 氮气流量比例,可以直接读出氧指数 (相邻两次氧指数测量的级差可精确到0.5%);也可以根据试验时的氧气、氮气流量,按公式计算出氧指数(相邻两次氧指数测量的级差可精确到0.1% ) , 其流程示意如图 1所示。

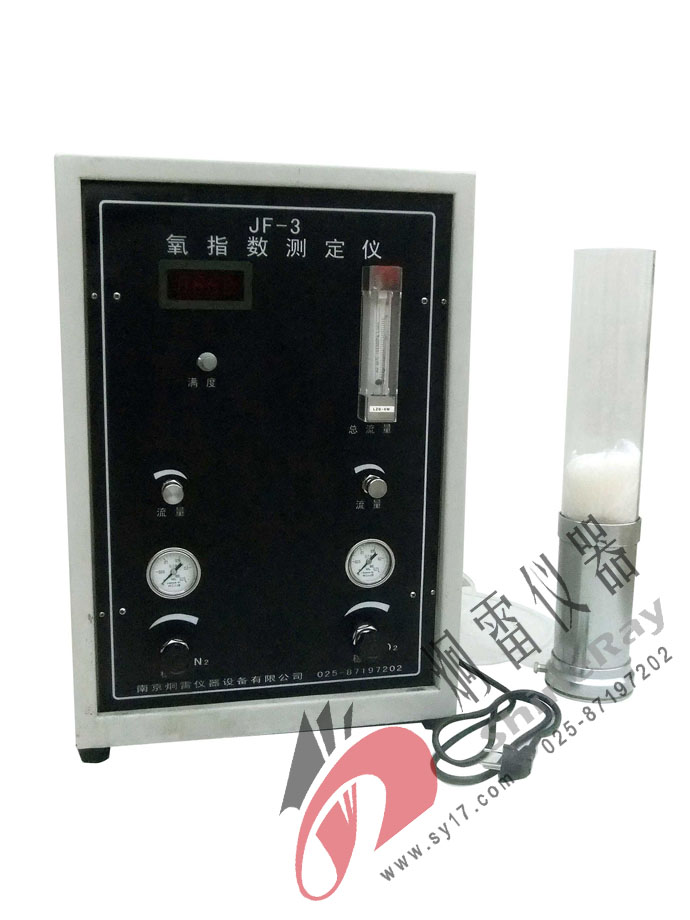

氧指数测定仪
1.混合器 2.均布器 3.燃烧器 4.排气罩

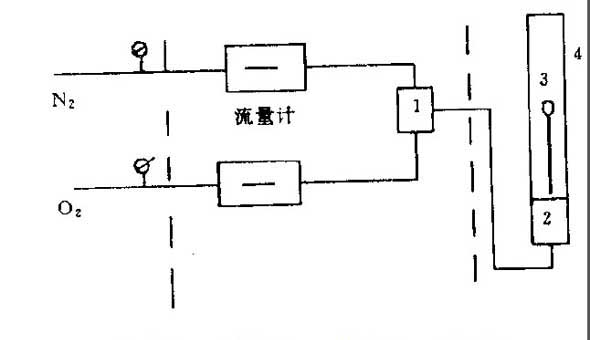

图1 液体氧指数测定仪流程示意图
气源: 工业级氧气及氮气 含量均为≥99.2 % ,符合GB/T3863 及GB3864标准的要求。
点火源:一般民用液化石油气,技术要求符合GB11174 -89液化石油气。
计时器:秒表 精度为0.5s。
1.2 试验方法概述
a.试验原理
液体氧指数是指试样在氧气、氮气混合气流中点燃后能使其维持稳定的烛焰形燃烧时氧气的最低体积百分浓度 其关系式为
:
[O2]
Ol= ———————— * 100%
[N2]+[O2]
式中 [N2] 、[O2]分别是测定浓度下氮气和氧气的体积流量( L/ min) 。 维持试样稳定燃烧的最低氧气浓度是燃烧反应放出的热与传给外界损失的热以及试样氧化时所吸收的热达到平衡时的氧气浓度。
b.临界氧气浓度及氧指数测定
调节混合气中氧气、氮气的比例并控制流量稳定在11.4L/mmm。 当试样点燃后的持续燃烧时间大于60S.应逐渐减小氧气流量,直至调出试样燃烧时间稍大于或等于60s.每当再降低0.5%的氧气浓度时,燃烧时间小于60S.试样燃烧时间稍大于或等于的氧气浓度为临界氧气浓度。在临界氧气浓度下再测试五个试祥.如果有三个或三个以上的试样燃烧时间大于或等于60S.这时该临界氧气浓度为试样的氧指数,否则需要重复上述试验步骤.重新确定试样的临界氧气浓度和氧指数。
