首页 关于我们 产品中心 新闻中心 服务项目 合作伙伴 技术资料 联系我们
技术资料 technical data
当前位置: 首页 > 技术资料 > 氧指数仪专题 技术资料

氧指数测定仪的改进及其应用—改进型氧指数仪的实验结果与讨论(2)

敬告:本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!转载需经得我公司同意!如需转载,请登录以下网址申请转载:申请转载

氧指数测定仪的改进及其应用

—— 改进型氧指数测定仪的实验结果与讨论(2

所属期刊: 《实验科学与技术

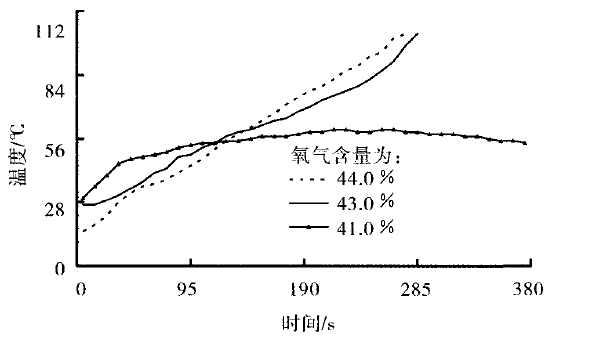

图5 含经典膨胀体系20%改性聚丙烯燃烧温度与时间的关系(引燃时间为30 S)

图5为含质量有20 经典阻燃膨胀体系(聚磷酸铵质量:三聚氰胺质量:季戊四醇质量=2:1:1)的阻燃粉体聚丙烯的粉体氧指数测试结果。由此可见,当氧气含量为41.0%时,在引燃后180 S时,阻燃粉体聚丙烯背面燃烧温度出现最大值,温度时间曲线的斜率基本为0。所以,含有20%经典阻燃膨胀体系的粉体聚丙烯的POI为41.0%

 改进型氧指数测定仪纯经典膨胀体系燃烧温度与燃烧时间的关系

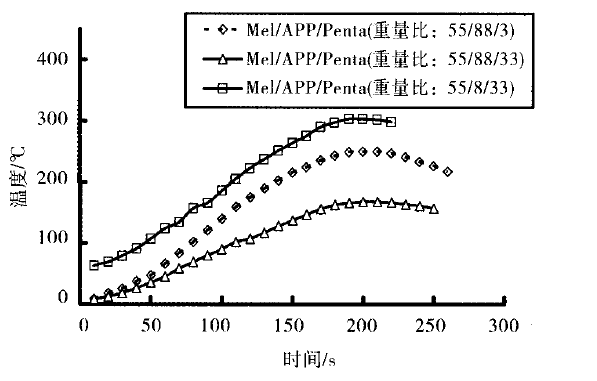

 图6 经典膨胀体系燃烧温度与燃烧时间的关系引燃时间180s后撤移点火源,燃烧时间含引燃时间。Mel为三聚氰    胺,APP为聚磷酸铵,Penta为季戊四醇)

  图6则为纯经典膨胀体系燃烧温度与燃烧时间的关系。由于纯经典阻燃体系本身根本不能燃烧,因此,在测定粉体氧指数时,将氧气与氮气流量比设定在80%(相当于表观氧指数为80%),持续引燃燃时间180 S后撤移点火源,横坐标燃烧时间含引燃时间180 S。由图6可见,引燃时间后,几乎立刻停止温度升高,这表明,体系本身是不会燃烧的。比较三条曲线发现,当三聚氰胺、聚磷酸铵和季戊四醇三者重量比例为55:88:33(任意设置的比例)时,样品底部温度最低,表明阻燃作用最优。而这比例接近公认的比例1:2:1。这也间接证明了改进型氧指数测定仪测试结果的科学性与可靠性。



返回目录
燃烧阻燃仪器设备尽在 www.sy17.com







版权所有©南京炯雷仪器设备有限公司苏ICP备12078555号-1 技术支持:玖佰网
氧指数测定仪 / 建材可燃性试验仪 /建材不燃性试验炉 / 建材烟密度测试仪/绝热用岩棉热荷重试验装置 / 钢结构防火涂料小样试验炉 / 大板法防火涂料测定仪/ 电工套管阻燃性能测试仪 /
LDQ-2型漏电起痕测试仪 / ZRS-2型灼热丝试验仪 / ZY-2型针焰试验机 / CZF-5水平垂直燃烧仪 / 汽车内饰燃烧试验仪 / 电线电缆垂直燃烧燃烧仪 /
地址:南京市江宁区科苑路128号兴民工业园 电话:025-87197202
