燃烧阻燃仪器设备尽在 www.sy17.com!
敬告:本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!转载需经得我公司同意!如需转载,请登录以下网址申请转载:申请转载
氧指数测定仪的改进及其应用
—— 改进型氧指数测定仪的实验结果与讨论(1)
所属期刊: 《实验科学与技术 》
图2为不同氧含量条件下粉体聚丙烯燃烧温度与燃烧时间的关系(引燃时间30 S)。由此可见,引燃时间为30S,在三种不同氧含量条件下,聚丙烯燃烧温度随着燃烧时间增加,燃烧温度先增大,然后再减小。而氧气含量为24.0时,背面温度最低,在引燃后3 min时,温度时间曲线的斜率基本为0,所以粉体聚丙烯的POI为24.0 ;不过,固体聚丙烯样品的氧指数为18.5 。两者完全不同,造成这种明显差异的原因与样品形态有关,粉体氧指数的样品表观体积大,点燃时热损失大。

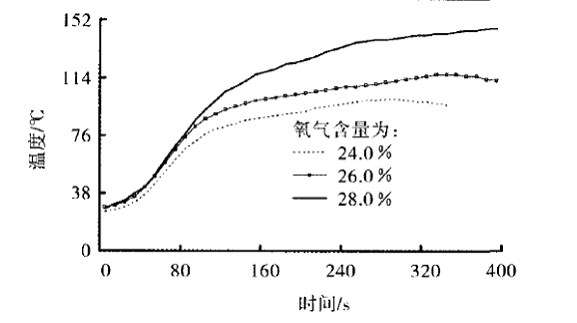

图2 纯聚丙烯燃烧温度与时间的关系(引燃时间为30S)
图3和图4为引燃时间分别为60S和90S时的燃烧温度与燃烧时间的关系。由两图可见,氧气含量为24.0时,最高背面温度为最小,在引燃后3min时温度时间曲线的斜率基本为0,即粉体 聚丙烯的POI仍为24.0%。可见,引燃时间的不同,并没有引起粉体氧指数的明显变化。相比较而言,引燃时间为90S时,背面温度曲线规律性最好。

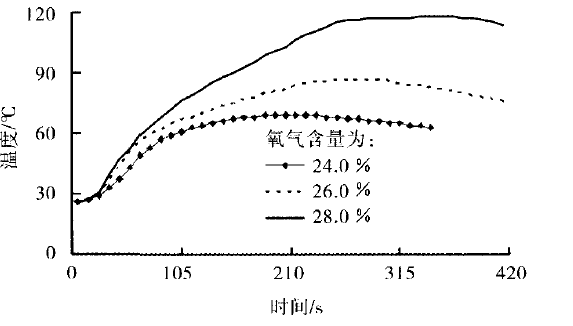

图3 纯聚丙烯燃烧温度与时间的关系(引燃时间为60s)

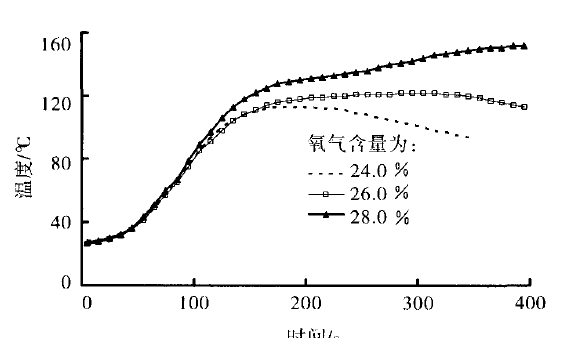

图4 纯聚丙烯燃烧温度与时间的关系(引燃时间为90S)
燃烧阻燃仪器设备尽在 www.sy17.com!
本篇氧指数测定仪的改进及其应用 _改进型氧指数测定仪的实验结果与讨论(1)
