敬告:本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!转载需经得我公司同意!如需转载,请登录以下网址申请转载:申请转载
氧指数测定仪的改进及其应用
—— 改进型氧指数仪的实验方法
所属期刊: 《实验科学与技术 》
改进型氧指数测定仪样品点火方式(气源、火焰高度)与常规氧指数的测定方法基本相同。混合气体的总流量10 L/min,氧气、氮气以及混合气体的表前压力均为0.15 MPa左右,但点燃时间可以为30 S、60 S和90 S。对某些极其难燃的样品,氧指数值可以设定在约80 ,点燃时间为180 S,同时测定样品燃烧温度,比较燃烧温度的高低,判断阻燃性能的相对优劣。

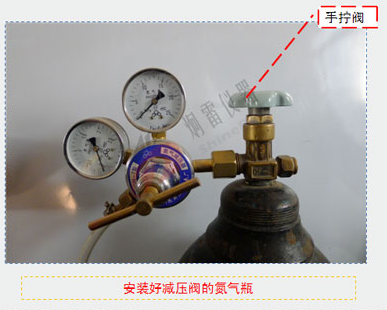

上图: 安装好减压阀的氮气瓶[1]
测试时,打开氧气瓶和氮气瓶,将样品放入样品池,通气一段时间后,点燃点火器,对样品进行加热,点火器火焰长度为20~40 mm;打开温度记录仪与计时器,达到规定时间后停止点火,并同时开始记录燃烧温度。实验结束时,观察温度时间曲线在“点燃时间+燃烧时间180 S”处的斜率,根据斜率适当地调整氧气比例,使斜率基本为0,此直线所对应的氧气所占比例即为氧指数;若不能使恰好在该点处斜率为0,可取斜率最接近的上下两条 线氧指数的平均值,即斜率稍大于0和稍小于0的两条曲线。这是由于样品持续燃烧时,会不断地产生热量,从而引起温度持续上升,则温度时间曲线小、下端直径较大,中间为渐变区域。简体的尺寸斜率会大于0;而燃烧停止时,不再产生热量,温度通常会下降,温度曲线斜率会小于0,所以可以 通过曲线的斜率来判断燃烧是否已停止。
[1]:国家标准中对氧指数测定仪试验时所使用的氧气瓶氮气瓶并无特殊要求,气瓶在常规的气站即可买到。
燃烧阻燃仪器设备尽在 www.sy17.com!
