本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!
无氨阻燃酚醛塑料的研制
以液态自固化酚醛树脂为基体,无机纤维、矿物粉为增强材料,并加八其它助剂制备了无氨阻燃酚醛塑料。该塑料具有优异的耐漏电起痕指数和阻燃性能,使用中不放出氨,不腐蚀电器、仪表上的金属嵌件和电气触头,是精密电器、仪表和各种密闭机器的关键材料。
耐漏电起痕指数测试用的LDQ-2漏电起痕试验仪
为了满足市场需要,替代进口产品,笔者研制了无氨阻燃酚醛塑料,经应用厂家试用表明,该塑料加工性能好,制品外观优良,性能能满足产品需要。该塑料使用中不放出氨,阻燃性达到uL94 V一0级,耐漏电起痕指数为275~300V,性能超过Is0国际标准,达到国际先进水平。
l技术路线的确定
根据产品特性,研制无氨阻燃酚醛塑料的技术关键是确定无氨结构,提高阻燃性和耐漏电起痕指数,解决造粒问题,以及改善注射成型工艺性。
1.1无氨结构的确定
国内外大量生产的酚醛塑料是采用线型结构的固态热塑性酚醛树脂,该树脂必须加入固化剂六亚甲基四胺才能固化,即:

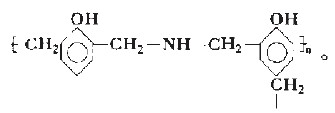

六亚甲基四胺受热时分解出亚甲基,参与交联反应而使树脂固化,同时释放出氨。因此,不宜采用这种结构的酚醛树脂。 国内外生产无氨酚醛塑料多采用苯胺改性酚醛树脂,这是一种固态的自固化树脂,不需加入固化剂。但该树脂合成过程中终点不好控制,易凝胶;反应釜出料口多用扇形阀,必须达到出料快、冷却快才行。否则,有时只放出一半,而另一半在反应釜内胶化,或者放出的树脂缩合程度不一。因此也不宜采用这种结构的酚醛树脂。

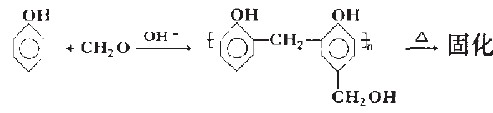

经反复研究,决定采用液态自固化酚醛树脂,不加固化剂.其反应过程为:
采用这种液态酚醛树脂制备无氨塑料.以干湿法联合工艺取代现行的干法工艺,具有新结构、新工艺的特点。该树脂制备的塑料综合性能好,与日本松下公司的CY8612无氨酚醛塑料进行平行比色试验的结果表明,其含氨量少于CY8612酚醛塑料。
本篇: 无氨阻燃酚醛塑料的研制
作者: 银贵晨 路晓军
整理编辑:南京炯雷仪器设备有限公司
网址:http://www.sy17.com
关键词:漏电起痕试验仪, 阻燃酚醛塑料
本篇相关产品:
