本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!
薄涂型及超薄型钢结构防火涂料特点

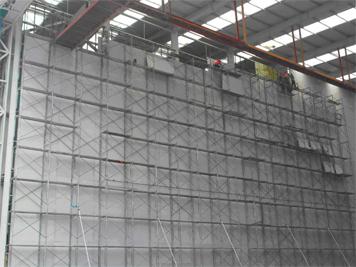

薄涂型钢结构防火涂料
涂层厚度在3-7mm,受火灾时能膨胀发泡,形成耐火隔热层,以延缓钢材的温升,这类防火涂料称为薄涂型钢结构防火涂料。该涂料是由聚合物乳液配以合适的膨胀阻燃剂、添加剂和颜填料等组成。其中聚合物乳液必须对钢材具有良好的附着力、耐久性和耐水性,常用聚合物乳液有苯乙烯改性丙烯酸乳液、聚醋酸乙烯乳液、偏氯乙烯乳液等。该类涂料又可分为底层(隔热层)和面层(装饰层),其装饰性比厚涂型涂料好,采用喷涂施工,一般使用在要求耐火极限不超过2h的建筑钢结构上。如国内的SD-1型和LB型,涂层厚度分别为)5.3mm和7.4mm 时,耐火极限分别为1.62h和2.05h。薄涂型钢结构防火涂料具有涂层薄,粘结力强,抗振、抗弯性好,易施工,操作简便等优点,特别适用于体育馆和工业厂房等裸露钢结构。
超薄型钢结构防火涂料
超薄型钢结构防火涂料,是指涂层厚度不超过3mm,受火灾时膨胀发泡,形成致密的防火隔热层的涂料,是近几年发展起来的钢结构防火涂料新品种。超薄膨胀型钢结构防火涂料可采用喷涂、刷涂或辊涂施工,一般使用在要求耐火极限在2h以内的建筑钢结构上。与厚涂型和薄涂型钢结构防火涂料相比,超薄膨胀型钢结构防火涂料具有粒度细、涂层薄、施工方便、装饰性好等优点。在满足防火性能要求的同时,还能满足高装饰性要求,特别适用于裸露的钢结构的装饰与保护。公安部四川消防科研所研制的SCB型和SCA型超薄膨胀型钢结构防火涂料,涂层厚度分别为2.69mm,和1.6mm,耐火极限分别为147min和63min;德国Herberts公司的Water Based-38320型钢结构防火涂料,涂层厚度2.63mm,耐火极限63min。
本篇:薄涂型及超薄型钢结构防火涂料特点
作者: 瞿金清 肖新颜 陈焕钦
整理编辑:南京炯雷仪器设备有限公司
网址:http://www.sy17.com
关键词:钢结构防火涂料,防火涂料测定仪
本篇相关产品:
