微机万能试验机系统硬件体系及工作原理

2013-08-02 08:22:45



本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!

微机万能试验机系统硬件体系及工作原理

系统硬件体系和工作原理

    微机万能试验机由硬件和软件(微机万能试验机测控系统)两个部分组成。

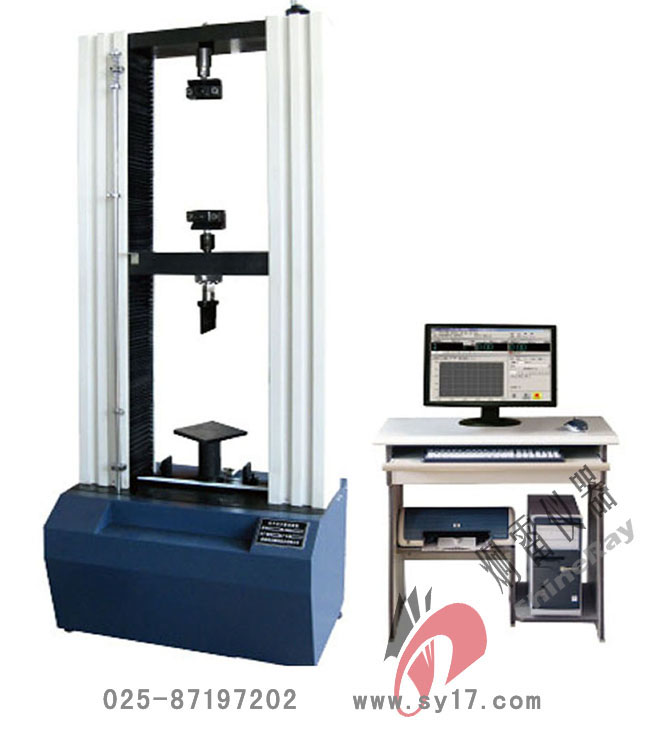

WDW-A型微机万能材料试验机

    硬件体系包括:

    1.微机万能试验机

    该测控系统就是应用到微机万能试验机上的,因此微机万能试验机是必不可少的硬件体系。WDW型微机万能材料试验机



    2.电机及其驱动器

    3.计算机

    带有PCI插槽的计算机。

    4.PCI测控卡

    采用PCI一卡通计算机总线式控制器(简称PCI测控卡),实现了对试验力、变形、位移零点和增益的数字化调整,操作方便,具有极高的可靠性。

    5.加密狗

    采用加密狗进行加密,确保软件使用的安全性。

    6.其它附件

    力传感器、变形传感器(引伸计或编码器)、打印机等。力传感器固定在试验机的夹头上,引伸计直接卡在试样上,编码器常常和滚轴丝杠连接在一起。当给试样加载力时,力传感器和引伸计分别把力和变形转化为电压信号,输入到力、变形电压信号放大器中,放大器输出经过信号调理、模数转换后,通过测控卡送入计算机,再经过比例换算等处理得到力和变形量值,同时绘出力—变形等特征曲线。测控卡输出控制信号给驱动器,控制电机运行,从而驱动执行机构运动。

    微机万能试验机系统组成(如图1所示)。

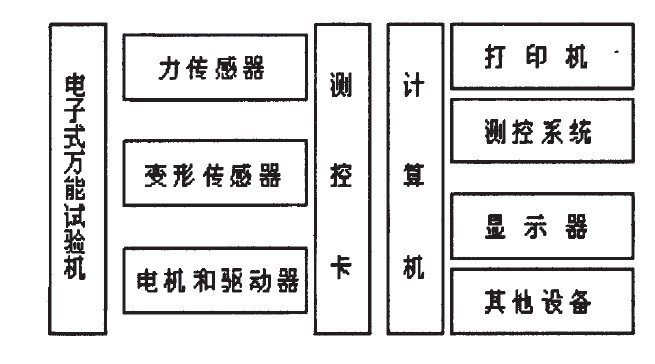

图1微机万能试验机系统组成

图1微机万能试验机系统组成

本篇:微机万能试验机系统硬件体系及工作原理

作者:伊翠香

整理编辑:南京炯雷仪器设备有限公司

网址:http://www.sy17.com

关键词:微机万能试验机,测控系统,实现
