首页 关于我们 产品中心 新闻中心 服务项目 合作伙伴 技术资料 联系我们
新闻中心 News
当前位置: 首页 > 新闻中心 > 技术文章 新闻中心

国内外饰面型防火涂料性能测试标准现状

2013-07-22 06:58:38



本文章仅供设备用户及相关行业人员交流学习使用,严禁用于商业用途!

内外饰面型防火涂料性能测试标准现状

     国外饰面型防火涂料的性能测试标准主要有美国的ASTM E84、ASTMD1360和日本的jIS A1321、JISK5661。

   ASTM E84是对建筑物内装饰材料的防火性能进行测试,测试项目有火焰传播速度、烟浓度和燃烧温度;ASTMD1360是对木质底材涂料防火性能进行测试,测试的项目有失重率和炭化指数等。日本的JISA1321也是针对建筑内装饰材料防火性能试验,测试的指标主要有延燃性、残焰时间、熔融、变形损坏程度、发烟量、底材温度和阻燃时间;JISK5661是对建筑饰面型防火涂料燃烧性能进行测试,它是按JISA1321难燃2级和难燃3级来判定的。

国内市面上的饰面型防火涂料

    我国的饰面型防火涂料质量检验按照GB 12441--1998 《饰面型防火涂料通用技术条件》进行。饰面型防火涂料的理化 性能应符合表1规定,防火性能指标与等级应符合表2要求。

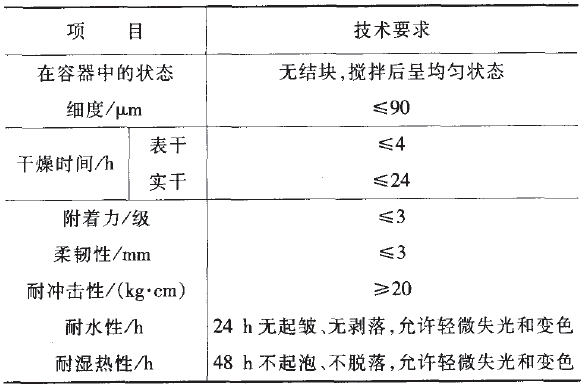

    表1  饰面型防火涂料理化性能

国内外饰面型防火涂料性能测试现状  表1  饰面型防火涂料理化性能

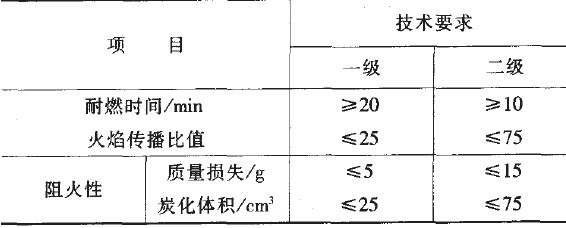

 表2  饰面型防火涂料防火性能级别与指标

国内外饰面型防火涂料性能测试现状  表2  饰面型防火涂料防火性能级别与指标



   当防火涂料不能同时达到表2中某一级别规定的性能指标时,则按最低一级性能数据作为分级的依据。具体的试验方法如下

    大板燃烧法(耐燃时间)

该方法是在规定基材和特定燃烧条件下,测试涂覆于可燃基材表面的防火涂料耐燃特性,并以此评定防火涂料耐燃性能的优劣。该方法仅适用于各种饰面型防火涂料耐燃性的测试。整个试验过程按时间一温度标准曲线的要求升温,从试件受火那一时刻起到试件背火面温度达到180℃和试件背火面出现穿透时止,这段时间即为饰面型防火涂料的耐燃时间

隧道燃烧法(火焰传播比值)

  该方法以小型隧道炉测试涂覆于基材表面的饰面型防火涂料的火焰传播特性,并以此评定防火涂料对可燃基材的防火保护作用及阻止火焰传播性能的优劣。

   将处理好的涂覆试件安置在隧道炉试件支架内,涂覆面向下进行燃烧试验,并测得涂覆试件的火焰传播比值,根据比值判定涂料的优劣。

小室燃烧法(碳化体积)

  该方法是在实验室条件下测试涂覆于基材表面的饰面型防火涂料的阻火性能。以其燃烧质量损失,碳化体积来评价防火涂料的优劣。

由于建筑装饰材料的迅猛发展和广泛应用,因而对饰面型防火涂料的要求愈来愈高。目前公安部着手对GB 12441--1998进行修订,以适应产品发展的需要 修订后的标准可望GB 12441-2006。

本篇内外饰面型防火涂料性能测试标准现状

原作者来自:公安部四川消防研究所  四川省都江堰市消防大队

整理编辑:南京炯雷仪器设备有限公司

网址http://www.sy17.com

关键词:饰面型防火涂料分类现状

本篇相关产品:

DBF-3型防火涂料测定仪(大板法)

SDF-2 防火涂料测试仪(隧道法

XSF-1防火涂料测试仪(小室法)

版权所有©南京炯雷仪器设备有限公司苏ICP备12078555号技术支持:玖佰网
氧指数测定仪 / 建材可燃性试验仪 /建材不燃性试验炉 / 建材烟密度测试仪/绝热用岩棉热荷重试验装置 / 钢结构防火涂料小样试验炉 / 大板法防火涂料测定仪/ 电工套管阻燃性能测试仪 /
LDQ-2型漏电起痕测试仪 / ZRS-2型灼热丝试验仪 / ZY-2型针焰试验机 / CZF-5水平垂直燃烧仪 / 汽车内饰燃烧试验仪 / 电线电缆垂直燃烧燃烧仪 /
地址:南京市江宁区科苑路128号兴民工业园 电话:025-87197202
在线留言
  • 姓名*
  • 电话*
  • QQ
  • 邮箱
  • 内容*
欢迎咨询 您本次的消息将以邮件方式发送给我们
google-site-verification: googlec4e2d872645755e6.html
