微机万能材料试验机的开放性实验介绍

2013-07-19 08:19:37

 微机万能试验机开放性实验介绍

  根据开放性实验结果及分析(包括试验设备及实验中,由于微机万能试验机载荷偏心、引伸计装卡方向不同等因素,引起力一变形曲线初始段走向不规则而影响弹性模量测定,学员对这些现象的出现不理解而提出各种问题。为了解答这些问题,引导学员利用所学的力学知识进行分析,今年我们组织学习有余力感兴趣的学员,利用课外时间参加考核新型电子引伸计和微机万能试验机的同心度为内容的开放性实验。三 个学院有68名报名参加,分四批进行实验,1~2人一台设备,由学员自己确定试验方案,四个方向(左、右、前、后)装卡引伸计,进行低碳钢和硬铝的弹性回归曲线测试。按照GB/T8653-1988的要求,每个方向进行三次有效测试,计算材料的弹性模量并进行结果分析。

   从开放性实验过程和效果看,学员的积极性很高,实验的测试曲线和数据分析都说明达到预期的效果,对微机万能试验机偏心影响有了直观认识。图6是学员测试的曲线,他们是每个方向重装引伸计进行测试的。从叠加的曲线分析可知,由于微机万能试验机载荷偏心的原因,前后装卡引伸计所测得试样变形是反对称的,若取平均值则是一条直线。

   开放性实验后,部分学员为了进一步分析问题,多次到实验室进行补充测试。其中有二位学员用YYU5010引伸计和WYU5/50引伸计,对低碳钢和硬铝试样进行八个方向装卡,完成了128条曲线的测试,试验从下午3点一直到晚上9点才结束。

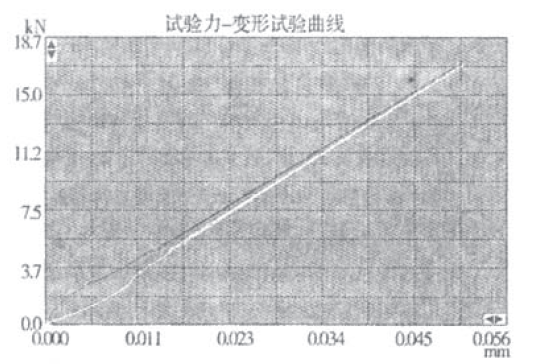

    图6引伸计前后装卡低碳钢力一变形叠加曲线

微机万能材料试验机的开放性实验介绍 图6引伸计前后装卡低碳钢力一变形叠加曲线

有的学员为了求证弹性模量的处理方法,对铸铁试样也进行了4个方向装卡引伸计的测试。

根据开放性实验结果及分析(包括试验设备及夹具、测试曲线、计算结果),部分学员用所学力学知识撰写了有关论文,他们从各个方面进行分析,有的从微机万能试验机夹具的施力不均匀来分析对弹性模量测定结果的影响、有的进行了有关微机万能试验机拉伸夹具的设计与探索、有的从平面假设理论人手分析偏心对弹性模量测定的影响、有的从处理方法人手分析弹性直线段最佳取点而正确确定斜率、有的从刚度在结构中的重要性来说明弹性模量测试的重要性等等。

本篇:微机万能试验机开放性实验介绍

本篇相关产品:WDW型微机万能试验机

文章来源:南京炯雷仪器设备有限公司  网址:http://www.sy17.com

关键词:微机万能试验机;开放性实验
