微机万能材料试验机的压杆稳定试验(1)

2013-07-12 08:28:59



微机万能材料试验机的压杆稳定试验(1)

      压杆稳定实验的主要目的是观察压杆的弹性失稳现象,用实验方法测定两端铰支压杆的临界压力,并与理论值进行比较,以验证临界压力公式(欧拉公式)。

        在微机万能材料试验机上进行压杆稳定试验需要考虑两个因素:一是试验机的压缩空间大小,二是压杆试样的临界压力大小。在设计压杆试样的截面尺寸和长度时,其临界压力R控制在小于1kN为好。

      考虑到微机万能材料试验机的压缩空间为00mm,压杆试样长度为550mm,截面宽为30mm厚为3.54mm,压杆试样两端加工成刀刃安置于V形支座内,可看作是两端铰支杆。压杆试样材料为弹簧钢(E取200GPa),由两端铰支压杆的欧拉公式计算,其临界压力E理论值为724N。在试样中部粘贴有4枚电阻应变片,组成全桥,直接输入测量控制器,利用试验机加载,可绘制力一挠度曲线,由曲线的水平渐近线便可确定临界压力见。图5是压杆稳定试验的力一挠度(F一f)曲线。

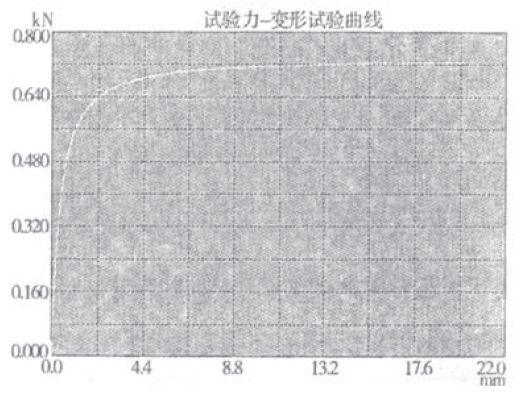

图5压杆稳定的F-f曲线

微机万能材料试验机的压杆稳定试验(1)图5压杆稳定的F-f曲线

本篇微机万能材料试验机的压杆稳定试验(1)

本篇相关产品:WDW型微机万能材料试验机
