微机万能材料试验机在教学中的使用效果_弹性模量和规定非比例延伸强度的测定(二)

2013-07-12 08:25:24



微机万能材料试验机在教学中的使用效果

——弹性模量和规定非比例延伸强度的测定(二)

(1)微机万能材料试验机对低碳钢弹性模量测试,实验的主要目的直是为了验证胡克定律和测定其拉伸弹性模量。

   在编制“自动程控”程序时要求:一对试样所加载荷必须保证材料不进入屈服,这样试样可反复使用;二在弹性范围内能自动进行加载卸载再加载以验证胡克定律。在编制“低碳钢弹性模量测试”方案时,设置了返车参数,试验结束后试验机会以5mm/min速度自动返车,返回试验开始位置(即试验力卸到零),便于取下试样。本次试验最大变形量只有0.052mm右,对学生微机万能材料试验机的操作技能是个考验。

 在试验中要求学生注意观察弹性直线段内的加载、卸载再重新加载过程,观察所绘制的直线是否重合,以验证胡克定律。试验结束后,学生在软件的数据处理界面上自己进行数据处理,计算出弹性模量并按国家标准规定修约。

   (2)对于铝合金拉伸试验,实验主要目的是为了验证胡克定律、测定弹性模量和规定非比例延伸强度、观察材料的滞后现象、验证“位移"与“变形”不是同一概念,掌握直线平移法判读规定非比例延伸强度的处理方法。

铝合金拉伸试验的自动程控”程序有10步:第1步至第3步是为了验证胡克定律。第4步至第5步是为了验证卸载定律、观测冷作硬化和材料屈服后产生的滞后现象。第5步当变形至1.6mm时,据试验方案的预先设置,程序会自动提示取下引伸计,从这时起位移代替试样的变形。第7步至第8步是为验证“位移”与“变形”不是同一概念编制的,说明力一位移曲线只能定性分析,不能定量计算E和Rp0.2。第8步至第10步,改变试验速度(加快速度)直至试样拉断,试验机停机。图3是用上述自动程控程序进行的铝合金拉伸试验曲线。

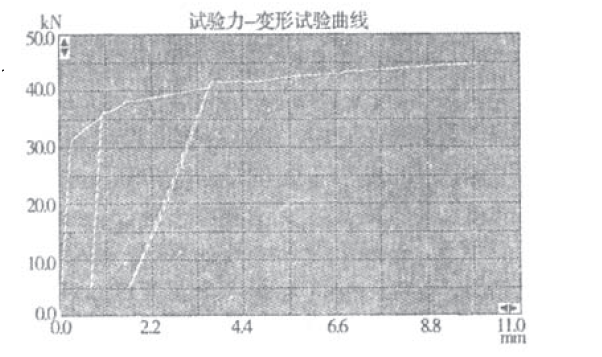

图3铝合金拉伸试验曲线

微机万能材料试验机在教学中的使用效果-图3铝合金拉伸试验曲线

   试验结束后,进入数据处理界面,用作图方法可直观判读Rp0.2过程为:

用鼠标在弹性直线内判读弹性段J点(一般取弹性直线段的10%)和弹性段K点(一般取弹性线段的50%),通过所选的两点确定直线段的斜率,用直线平移法平移0.2%・Le与曲线相交的点   即为Rp0.2。图4用作图方法判读铝合金的p0.2

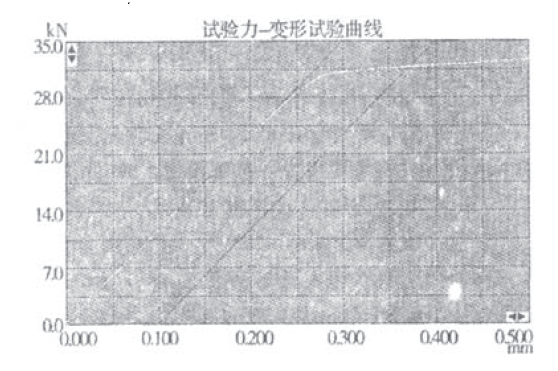

图4用作图方法Rp0.2

微机万能材料试验机在教学中的使用效果图4用作图方法求Rp0.2

   学生在数据处理界面上自己进行数据处理,计算出铝合金的弹性模量E、规定非比例延伸强度Rp0.2并按国标规定进行修约,最后   打印实验报告。

   本次实验要求学员应观察和掌握的重点:电测试验技术与微机万能材料试验机作图法原理和方法、在弹性直线段验证胡克定律的情况、材料屈服后的滞后现象、变形和位移的区别、硬铝冷作后的硬化现象、硬铝的破坏断口及原因、引伸计装卡技能.规定非比例延伸强度Rp0.2判读和处理;弹性模量修约规则。

微机万能材料试验机在教学中的使用效果

——弹性模量和规定非比例延伸强度的测定(二)

本篇相关产品:WDW型微机万能材料试验机

文章来源:南京炯雷仪器设备有限公司  网址:http://www.sy17.com

关键词:微机万能材料试验机金属材料;延伸强度测定
