微机万能材料试验机在教学中的使用效果
——金属材料的拉伸和压缩试验
试验采用“手动”控制方式,用微机万能材料试验机的力(负荷传感器)和位移(光电编码器)单元,绘制(采集)力一位移曲线。在材料的强化阶段,通过软件操作界面的【卸载】和【加载】控制按钮,可对试样进行卸载和再加载,以验证卸载定理和观察材料冷作硬化现象。图1是低碳钢拉伸试验曲线。

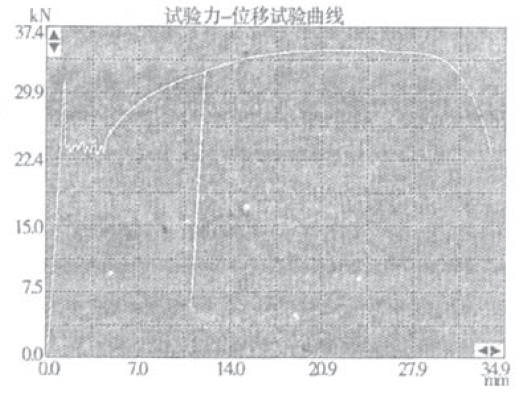

图1低碳钢拉伸试验曲线
本次实验主要做低碳钢和铸铁两种材料的拉伸和压缩实验,这个实验内容在高校材料力学实验中是必须要做的,所不同的是试验过程和处理方法。我们要求学生在试验过程中要观察材料在拉伸过程中的各种现象(如屈服、强化、颈缩等现象),特别要注意观察材料屈服后出现的滑移线(材料屈服后,用细砂纸在试样上打磨即可出现与试样轴线成士45(的滑移线);根据绘制的力一位移曲线和试样测量 尺寸,学生在软件的数据处理界面上由自己手工判读并计算上屈服强度、下屈服强度、抗拉强度、断后伸长率、断后截面收缩率等,并按国家标准要求进行修约,最后打印实验报告。
本次实验要求学员应观察和掌握的重点:微机万能材料试验机的原理及操作规程、材料的屈服现象及产生的滑移线、强化阶段的卸载与再加载规律及冷作硬化现象、颈缩阶段的形变、断口形状及 破坏原因、上下屈服点的判读、短试样断后伸长率和长试样断后伸长率区别、数据修约规则。
本篇:微机万能材料试验机在教学中的使用效果
——金属材料的拉伸和压缩试验
本篇相关产品:WDW型微机万能材料试验机
