微机自动控制高低温试验箱的控制系统回路设计

2013-07-09 08:22:15



微机自动控制高低温试验箱控制系统回路设计

控制系统主回路

   高低温试验箱的控制系统主回路见图 21 所示。系统的制冷机组有两套,分别为 M1 和M2,由接触器K1和K2控制。M3试验箱室内风机,用于均匀室内温度,由K3接触器控制。高低温试验箱的电加热器有两套,分别由接触器K4和K5控制接通或断开,加热控制由固态继电器SSR完成。

高低温试验箱的控制原理是,首先根据实际要求的控温曲线,通过上位机软件选择投入工作的加热器和制冷机组,可以选择一个,也可以选择两个。若高低温试验箱内的被控温度低于环境温度,才选择制冷机组。其次,根据高低温试验箱的设定温度与实际温度的比较,进行控制算法运算。最后控制SSR的导通率进行试验箱的加热控制。

图2—l  高低温试验箱控制系统主回路

微机自动控制高低温试验箱的控制系统回路设计图2—l  高低温试验箱控制系统主回路

控制回路设计

    高低温试验箱的设备控制主要由西门子公司的S7-200系列的PLC完成。目前,一般的工控系统大多数采用工控板卡、工控模块或PLC来实现。其中,工控板卡实时性好但使用维护不太方便;工控模块扩展性好但功能固定;而PLC由于其稳定性好,设计灵活,使用方便而越来越受工控界的欢迎,尤其在分布式控制系统的应用中其优势更加明显。

    该控制系统中,笔者根据高低温试验箱系统的被控设备数量及特点,选用PLC的CPU模块为S7-200(l4点DC输入,l0点继电器输出),扩展模块为EM23l(2路PIl00温度测量模块)。控制回路设计见图3—

 l所示。

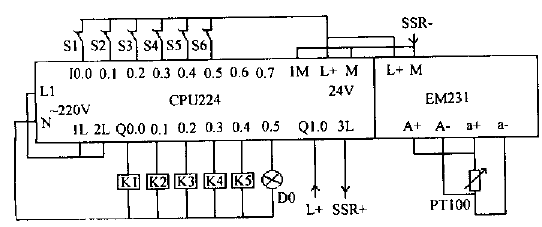

图3—l PLC控制回路原理图

微机自动控制高低温试验箱的控制系统回路设计图3—l PLC控制回路原理图

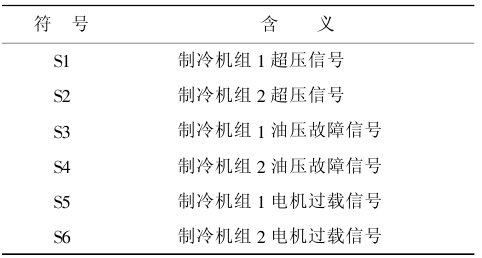

    表3—l控制系统状态信号

 微机自动控制高低温试验箱的控制系统回路设计 表3—l控制系统状态信号

图3—l控制回路中,高低温试验箱的温度由PIl00传感器通过EM23l获得,Ptl00采用三线制接法以保证测量精度。输出端Q0.0和Q0.l分别控制2台制冷机组;Q0.2控制试验箱室内风机;Q0.3和Q0.4分别控制2套电加热器;Q0.5控制试验箱室内照明。电加热器的加热控制由Ql.0通过SSR实现。输入端I0.0~I0.5用于输入控制系统的状态信号Sl~S6,其含义如表3—l所示。

    系统的温度控制算法由上位PC机实现,运算结果通过PPI电缆送给PLC,最终由Ql.0控制SSR。PLC 控制程序流程见图 3—2所示。

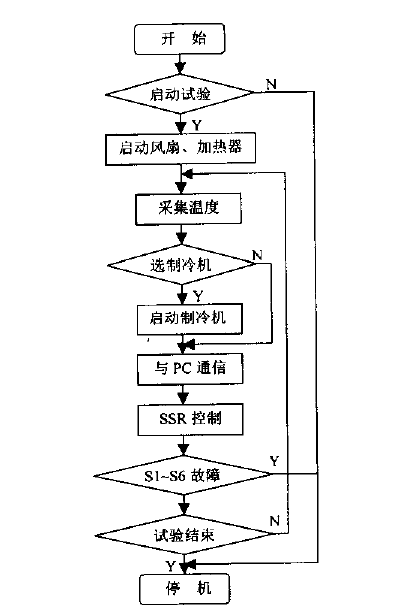

图3—2 PLC控制程序流程图

微机自动控制高低温试验箱的控制系统回路设计图3—2 PLC控制程序流程图
