首页 关于我们 产品中心 新闻中心 服务项目 合作伙伴 技术资料 联系我们
新闻中心 News
当前位置: 首页 > 新闻中心 > 技术文章 新闻中心

外墙饰面砖粘结质量通病及原因分析

2013-06-22 08:12:31



外墙饰面砖粘结质量通病及原因分析

   我们自开展饰面砖粘贴质量检测以来,对60多项各种建筑工程进行了182组粘结强度检测。经我们对检测数据进行分析,得出各种部位破坏状态统计的结果如表1所示。

从表1统计的结果,可以看出:

    (1)就所有饰面砖试件来看,破坏发生在状态③最多;其次为状态⑥和状态⑦。

    (2)从状态③破坏时的饰面砖强度平均值来看,0.49MPa相对较高,但这一部位又是造成不合格比率较高(36.2%)的部位。

   (3)从破坏状态⑥来看,出现的比率较大(27.8%),且达到破坏时的强度平均值也较低。⑥ 带有一定的普遍性。也即是说饰面砖找平层为薄弱环节,强度较低。因此,应加强对找平层的质量管理。

      (4)统计结果可以看出,状态③、状态⑥是引起粘结力强度不够的主要因素。这部位出现试件粘结强度特别低(≤O.1MPa)的比率也较高。

(5)虽然破坏状态⑤占的比率小,但破坏时的强度在这几个破坏状态里面最低为(0.27MPa),说明粘结层与找平层界面处理的不好也会成为薄弱环节。

(6)破坏状态③是引起试验双倍复检测的主要原因 。

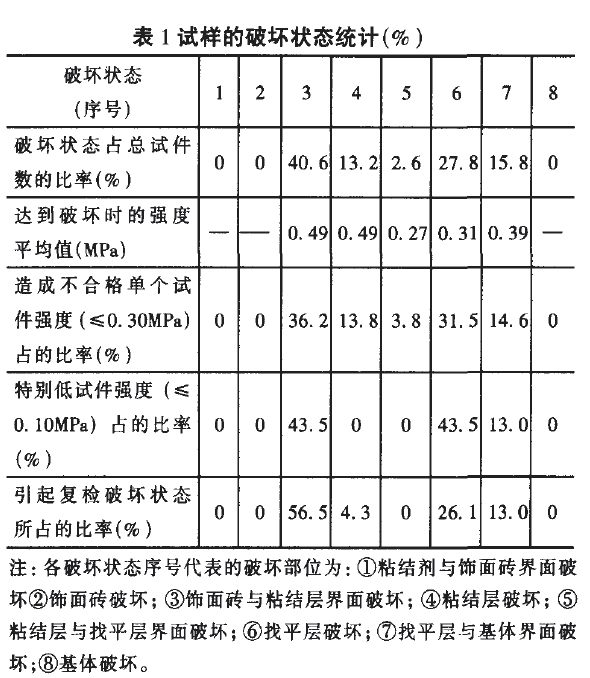

表1试样的破坏状态统计(%)

外墙饰面砖粘结质量通病及原因分析_表1试样的破坏状态统计(%)

本篇:外墙饰面砖粘结质量通病及原因分析

外墙饰面砖相关产品HD-10KN型饰面砖粘结强度检测仪

更多外墙饰面砖相关信息尽在www.sy17.com

版权所有©南京炯雷仪器设备有限公司苏ICP备12078555号-1 技术支持:玖佰网
氧指数测定仪 / 建材可燃性试验仪 /建材不燃性试验炉 / 建材烟密度测试仪/绝热用岩棉热荷重试验装置 / 钢结构防火涂料小样试验炉 / 大板法防火涂料测定仪/ 电工套管阻燃性能测试仪 /
LDQ-2型漏电起痕测试仪 / ZRS-2型灼热丝试验仪 / ZY-2型针焰试验机 / CZF-5水平垂直燃烧仪 / 汽车内饰燃烧试验仪 / 电线电缆垂直燃烧燃烧仪 /
地址:南京市江宁区科苑路128号兴民工业园 电话:025-87197202
