抑烟性阻燃中密度纤维板—氧指数法试验（2）
施加抑烟剂的中密度纤维板
该组中密度纤维板施胶量为１４％，阻燃剂施加量是７％，抑烟剂分别施加３％、５％、７％、９％、１１％。下表为抑烟性阻燃中密度纤维板的力学和燃烧性能。

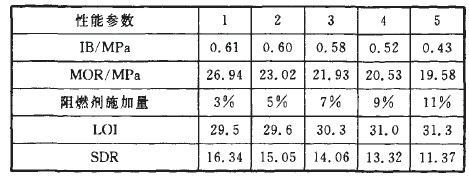

抑烟性阻燃中密度纤维板的力学和燃烧性能

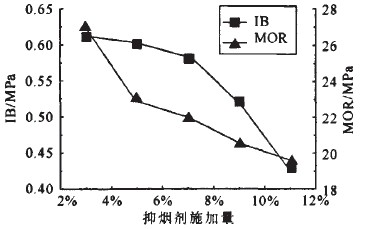

图３为不同抑烟剂施加量时中密度纤维板的力学性能。
由图３可知，纤维板的内结合强度和静曲强度随着抑烟剂施加量的增加而呈现下降趋势。当抑烟剂施加％时。内结合强度和静曲强度最高，分别为０．６ｌ ＭＰａ和２６．９４ ＭＰａ。当抑烟剂施加１１％时。纤维板的内结合强度和静曲强度分别下降至０．４３ＭＰａ和１９．５８ ＭＰａ。这个现象说明，抑烟剂Ｍｇｓ和阻燃剂Ｆｉｇ一样，会对胶黏剂的胶合性能产生影响，使纤维板的力学强度下降。每增加２％的抑烟剂，纤维板的内结合强度下降２％～１７％，而静曲强度下降５％～１５％。
图４为不同阻燃剂施加量的纤维板的燃烧性能。
由图４可以看出，纤维板的氧指数随着抑烟剂Ｍｇｓ的增加不断升高，烟密度随着抑烟剂的增加不断降低。当抑烟剂施加量由３％增至１１％时，纤维板的烟密度由１６．３４降至１１．３７，说明抑烟剂起到了一定的抑烟效果。每增加２％的抑烟剂，纤维板燃烧的烟密度降低５％～１５％。同时。纤维板的燃烧氧指数由２９．５％上升至３１．３％，说明该抑烟剂也起到了一定的阻燃作用。
本篇： 抑烟性阻燃中密度纤维板—氧指数法试验（2）
JF-3型数显氧指数测定仪
更多抑烟性阻燃中密度纤维板—氧指数法相关信息尽在www.sy17.com！
