仪器：电热鼓风干燥箱；万能力学试验机；烟密度仪。 电子天平；电子秤；推台锯；卧式磨光机；JF-3氧指数测定仪；

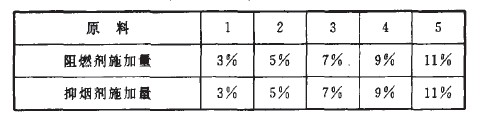

表1 ＭＤＦ的原料施加量（相对于纤维质量分数）。
参考ＧＢ／Ｔ１９６５７—１９９７＜＜人造板及饰面人造板理化性能分析方法》检测纤维板的物理力学性能，ＧＢ ８６２７—２００７一Ｔ《建筑材料燃烧或分解的烟密度试验方法》和ＧＢ／Ｔ２４０６—９３《塑料燃烧性能试验方法氧指数法》检测度。
木质材料的燃烧烟气析出影响因素较多，主要是辐射热流和材料自身的物理化学特性。在试验中，纤维板ｌ试验材料与方法燃烧所采用的火源为纯度高于８５％、压力为２７６ ｋＰａ的１．１原料 丙烷气体，辐射热流恒定。纤维板的密度为０．７０～ｏ．７５ ｇ／ｃｍ３，体积为２５ｍｍｘ ２５ ｍｍ×６ ｍｍ，含水率为４％～５％。自身物理化学特性一致。因此，对于燃烧烟气产生起主要作用的是阻燃剂的施加量。

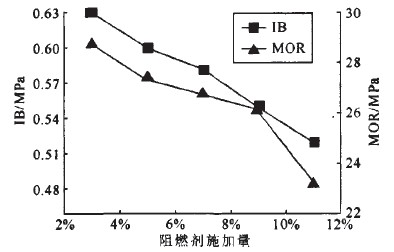

图１为不同阻燃剂施加量时纤维板的力学性能。
由图１可以看出，纤维板的力学性能随阻燃剂施加量的增加而不断下降。在阻燃剂施加量为３％时，纤维板的力学性能最好，内结合强度和静曲强度分别为０．６３ ＭＰａ和２８．７ ＭＰａ。随着阻燃剂施加量的增加，内结合强度和静曲强度逐渐降低，在阻燃剂施加量为１１％时，分别降至０．５２ ＭＰａ和２３．１ ＭＰａ。这说明阻燃剂Ｆｉｇ的存在降低了胶黏剂的胶合强度。每增加２％的阻燃剂Ｆｉｇ。纤维板的内结合强度下降３％～５％，静曲强度下降２％～１２％。

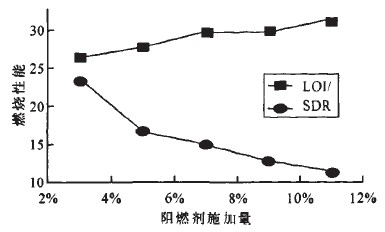

图２为阻燃中密度纤维板的氧指数和烟密度。
由图 ２可以看出。纤维板的氧指数随着阻燃剂施加量的增加而不断升高。在阻燃剂施加量为３％时，氧指数为２６．４；在阻燃剂施加量为１１％时，氧指数为３１．５。每增加２％ 的阻燃剂，纤维的氧指数增加２％～７％。说明其阻燃性能随阻燃剂施加量的增加而提升。
本篇： 抑烟性阻燃中密度纤维板—氧指数法试验
本篇相关产品：JF-3氧指数测定仪
更多抑烟性阻燃中密度纤维板—氧指数法相关信息尽在www.sy17.com！
