漏电起痕试验仪ＰＬＣ控制部分设计

漏电起痕试验仪ＰＬＣ控制部分设计

   漏电起痕试验仪ＰＬＣ控制部分比较简单，只要注意控制顺序及相互逻辑关系就可以完成程序的编写。其中逻辑关系简单可概括为：排气时只有电磁阀动作；手动加排气时说明要手动控制，计数与电磁阀都动作，计时器不动作；自动时，电磁阀、计数器、计时器都动作。另外，根据国标，电磁阀动作的持续时间要可调节，以便可调节每滴电解液的大小。

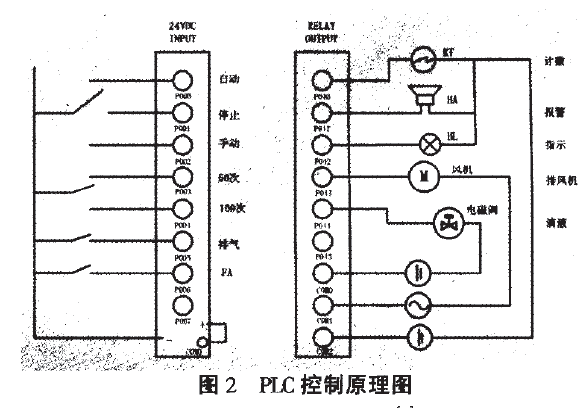

   漏电起痕试验仪ＰＬＣ控制部分原理图如下图所示：

   其中过电流继电器的输出触点作为ＰＬＣ控制器的一个输入信号，它决定着试验在非正常情况下的结束与否；而ＰＬＣ控制器内部计数器则决定正常情况下试验是否结束。漏电起痕试验仪外部计数器要选择带有断电保持功能的，以便非正常结束时显示试验试件所能容忍的最大滴液数。

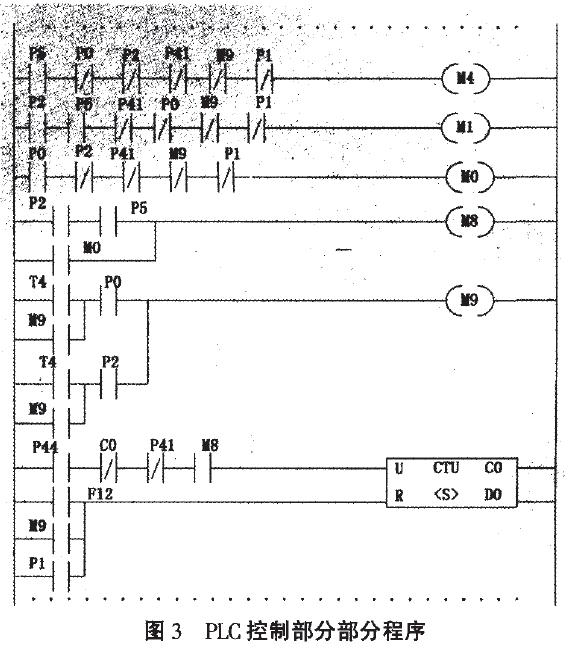

 图３  漏电起痕试验仪PLC控制部分部分程序

   按照系统设计方案和相关国家标准，漏电起痕试验仪经过在标准检测所中实际应用证明，控制精确度完全符合ＧＢ４２０７—８４的    要求。与其它同类设备相比较，具有控制精确、操作简单、方便；体积小、占地少等优点。另外，由于采用LG的Ｍ峪ＩＥＲ—Ｋ１２０Ｓ系列经济型ＰＭ，在成本增加很少的前提下，大大减少了设备的体积，同时提高了设备的档次和强化了设备的柔性，得到了用户的好评。
