瓷砖饰面外墙外保温系统应力数值计算

2013-06-15 08:36:46



瓷砖饰面外墙外保温系统应力数值计算

计算结果分析

   1、现浇混凝土钢丝网架聚苯板外墙外保温系统

   按照给定的模型进行计算,结果如表3.1。

    表3.1钢丝网架保温系统最大应力对比

 瓷砖饰面外墙外保温系统应力数值计算-钢丝网架保温系统最大应力对比

    现浇混凝土钢丝网架系统各层应力(MPa)

   从以上数据可以看出:

    (1)保温层厚度由50mm增加到70mm,应力增加1.2%: 抹面砂浆由5mm变为3mm,应力增加9.4%:瓷砖重量由29/cm3变为lg/cm3,应力减少1.9%。

    (2)最大应力出现在钢丝网层,因钢丝网弹性模量较大,有限元计算时,相同应变下算得应力较大。

    (3)在减轻瓷砖重量的前提下,增强层为网格布时,应力减小很大。

   2、粘贴EPS板外墙外保温系统

   粘贴EPS板和薄抹灰做法计算结果见表3.2。

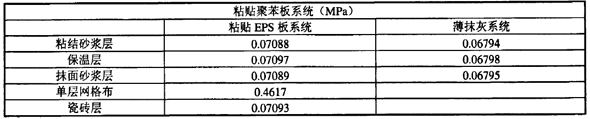

    表3.2粘贴EPS板系统最大应力对比

瓷砖饰面外墙外保温系统应力数值计算-粘贴EPS板系统最大应力对比



    由上表可知:

    (1)粘贴聚苯板与现浇混凝土钢丝网架聚苯板外保温相比,多了一层粘结砂浆层,增加了力臂,进而加大下坠力矩,使各层应力加大。

    (2)薄抹灰无网格布做法各层应力比较均衡。
