首页 关于我们 产品中心 新闻中心 服务项目 合作伙伴 技术资料 联系我们
新闻中心 News
当前位置: 首页 > 新闻中心 > 技术文章 新闻中心

饰面砖粘结强度检测仪的标定及换算及工程应用

2013-06-10 07:34:31



饰面砖粘结强度检测仪的标定及换算工程应用

饰面砖粘结强度检测仪测得的数值是检测仪中千斤顶自身的压强值P(MPa),根据对检测仪的标定,其压强P(MPa)对应一个拉力杆对标准块的拉力值X(kN)。根据公式尺=置偶,通过换算可得到饰面砖粘结强度R(MPa),如表1所示。

     经过用户对不少建筑物外墙饰面砖进行现场检测,发现不少工程外墙饰面砖存在不少问题。造成外墙饰面砖粘结强度不合格的主要部位

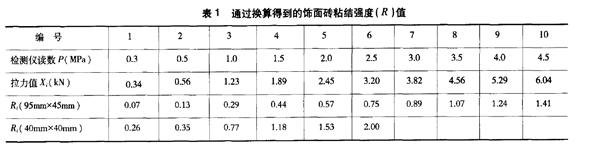

    表1  通过换算得到的饰面砖粘结强度(R)值

饰面砖粘结强度检测仪的标定及换算及工程应用-通过换算得到的饰面砖粘结强度(R)值

    注:当标准块为95mm×45mm时,受拉面积S=4275mm2,粘结强度尺-=O.29p;

    当标准块为40mm×40mm时,受拉面积耻1600mm2,粘结强度R2-0.77P。

是:①饰面砖层与抹灰层之间粘结力不够而破坏;②抹灰层与墙体基层之间粘结强度不够,有不少甚至空鼓。而饰面砖与抹灰层之间粘结力不合格,在采用马赛克和玻璃马赛克作饰面材料的工程中特别突出。装修采用的水泥容易被忽视,施工单位常使用未经检验合格的水泥用作抹灰和粘贴,特别是目前市场上使用的白水泥,有许多都不合格,有些指标相差很远。在选用合格材料的同时,也可采取些其他措施,如白水泥加107胶或用聚合水泥浆粘贴,用白水泥填缝。



    某住宅楼工程,17层,框剪结构,外墙用玻璃马赛克饰面,采用225号白色硅酸盐水泥粘贴。第一批水泥检验结果未出来时已粘结2层(17层、16层),水泥检验结果如表2,水泥3d、28d强度均不合格,其中28d强度只达到要求强度的39%。水泥3d强度结果出来后,暂停该批水泥使用,改换另一1牌号的225号白色硅酸盐水泥,试验结果合格。检验结果见表2

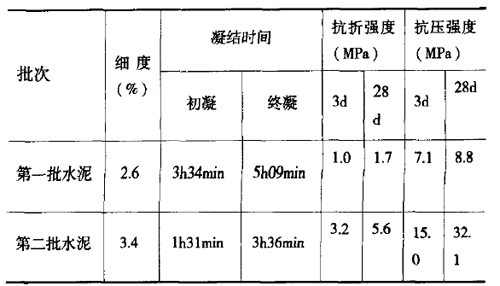

表2水泥强度检验结果

饰面砖粘结强度检测仪的标定及换算及工程应用-水泥强度检验结果

 从第一批和第二批水泥粘结的外墙玻璃马赛克到28d龄期后,作拉拔试验,试验结果如表3。

 从试验情况来看,第一批水泥粘结的玻璃马赛克(17、16层)破坏全部是马赛克与抹灰层之间粘结力不够所致,主要是由于采用了不合格的水泥造成的;第二批水泥粘结的玻璃马赛克(15层以下)破坏主要有两种形式,第一种是马赛克与抹灰层之间粘结力不够而破坏,占不合格总数的60%;第二种是抹灰层破坏或抹灰层与基体界面破坏,占不合格总数的40%。饰面砖的粘结强度检测,从本项工   程来看,马赛克粘结材料存在问题,同时也表明部分抹灰层的质量达不到要求。即使采用合格的水泥粘结也有些达不到要求,说明尚需采取一些其他措施才能满足要求。

  饰面砖粘结强度检测仪

       外墙饰面砖的检测在我区已在工程质量检测验收中得到广泛应用。既检测外墙饰面砖的质量,也同时对抹灰层的质量进行检查,对工程质量检查 验收有一个量化评定标准,及时发现工程中的一些    问题,采取~些补救措施。通过对饰面砖的检测,可   引起施工单位的重视,促进工程质量的提高,从而对提高工程的耐久性起到良好的效果。

本篇:饰面砖粘结强度检测仪的标定及换算工程应用

本篇相关产品:饰面砖粘结强度检测仪

更多饰面砖粘结强度检测仪的标定及换算工程应用详情尽在www.sy17.com

版权所有©南京炯雷仪器设备有限公司苏ICP备12078555号-1 技术支持:玖佰网
氧指数测定仪 / 建材可燃性试验仪 /建材不燃性试验炉 / 建材烟密度测试仪/绝热用岩棉热荷重试验装置 / 钢结构防火涂料小样试验炉 / 大板法防火涂料测定仪/ 电工套管阻燃性能测试仪 /
LDQ-2型漏电起痕测试仪 / ZRS-2型灼热丝试验仪 / ZY-2型针焰试验机 / CZF-5水平垂直燃烧仪 / 汽车内饰燃烧试验仪 / 电线电缆垂直燃烧燃烧仪 /
地址:南京市江宁区科苑路128号兴民工业园 电话:025-87197202
