首页 关于我们 产品中心 新闻中心 服务项目 合作伙伴 技术资料 联系我们
新闻中心 News
当前位置: 首页 > 新闻中心 > 技术文章 新闻中心

超薄型钢结构防火涂料的研究

2013-06-07 09:29:41

超薄型钢结构防火涂料的研究

    超薄型钢结构防火涂料是20世纪90年代为适应建筑物钢结构防火保护和装饰性的更高要求开发出来的,涂层厚度一般为3mm以下1741。涂层遇火膨胀,膨胀率较高,可形成40mm.100mm的炭化层,炭化泡沫层致密结实,耐火极限为0.5h至3h,它的附着力、耐候性、抗震性、抗弯曲程度、耐水性等理化性能均优于厚型钢结构防火涂料和薄型钢结构防火涂料

超薄型钢结构防火涂料研究进展

    超薄型钢结构防火涂料属于膨胀型,由基料树脂、酸源(脱水催化剂)、气源(发泡剂)、碳源(成炭剂)、颜填料和助剂等组成,一般将酸源(脱水催化剂)、气源(发泡剂)和碳源(成炭剂)称为膨胀阻燃体系(IFR)。目前采用较多的膨胀阻燃体系是聚磷酸铵(APP)、三聚氰胺(MEL)和季戊四醇(PER)。但是聚磷酸铵具有一定的水溶性和吸潮性,严重地影响了防火涂料的耐水性、耐候性及阻燃性能的持久性。三聚氰胺磷酸盐同时含有酸源(磷酸)和气源(三聚氰胺)两个组分,具有较低的溶解度和吸潮率、抗腐蚀性好等优点,若代替聚磷酸铵用于防火涂料中,可改善涂料的耐水性和耐久性。同时三聚氰胺磷酸盐制备的膨胀型防火涂料在受热时膨胀发泡,能形成均匀而致密的多孔性膨胀碳层,具有优良的防火隔热性能。三聚氰胺磷酸盐适于在膨胀型防火涂料中推广应用。

目前市场上的超薄型钢结构防火涂料有德国Herberts公司的38320型钢结构防火涂料(水溶性),涂层厚度为2.63mm,耐火极限为63min;38091型钢结构防火涂料(溶剂型),涂层厚度为2.42mm,耐火极限为124min;英国Nullifire公司的¥605型(溶剂型),涂层厚度为2.24mrn,耐火极限为106min;我国四JII消防科研所研制的SCB(溶剂型)和SCA(水溶性)超薄膨胀型钢结构防火涂料,涂层厚度分别为2.69mm和1.6mm,耐火极限分别为147min和63min;LF(溶剂型)和L6型(溶剂型)超薄型钢结构防火涂料,涂层厚度分别为2mm和3mm,耐火极限分别为94min和90min;江苏兰陵公司的SF(溶剂型)和ECB型(水溶性)超薄型钢结构防火涂料,涂层厚度分别为2.07ram和1.6mrn,耐火极限分别为150min和44min。

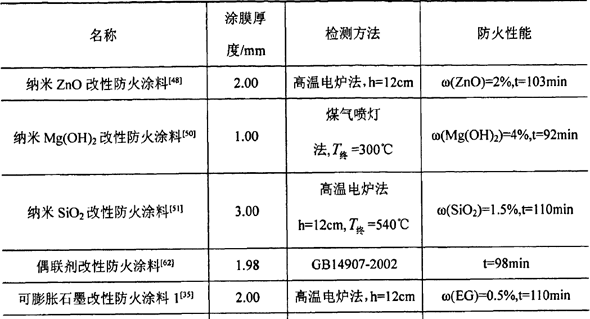

表1.1是国内超薄型钢结构防火涂料研究进展一览表。

国内超薄型钢结构防火涂料研究进

  附注:h为钢板距炉底或喷灯距离,T是定为耐火极限终点的温度,T为钢板背面温度,t为耐火极限,w表示质量分数。

本篇:超薄型钢结构防火涂料的研究



整理编辑:南京炯雷仪器设备有限公司

网址http://www.sy17.com

关键词:防火涂料测定仪,超薄型钢结构防火涂料

本篇相关产品:

DBF-3型防火涂料测定仪(大板法)

SDF-2 防火涂料测试仪(隧道法)

XSF-1防火涂料测试仪(小室法)

GJL-2型钢结构防火涂料试验炉

版权所有©南京炯雷仪器设备有限公司苏ICP备12078555号-1 技术支持:玖佰网
氧指数测定仪 / 建材可燃性试验仪 /建材不燃性试验炉 / 建材烟密度测试仪/绝热用岩棉热荷重试验装置 / 钢结构防火涂料小样试验炉 / 大板法防火涂料测定仪/ 电工套管阻燃性能测试仪 /
LDQ-2型漏电起痕测试仪 / ZRS-2型灼热丝试验仪 / ZY-2型针焰试验机 / CZF-5水平垂直燃烧仪 / 汽车内饰燃烧试验仪 / 电线电缆垂直燃烧燃烧仪 /
地址:南京市江宁区科苑路128号兴民工业园 电话:025-87197202
