首页 关于我们 产品中心 新闻中心 服务项目 合作伙伴 技术资料 联系我们
新闻中心 News
当前位置: 首页 > 新闻中心 > 技术文章 新闻中心

两种阻燃剂对沥青阻燃性和物理性能的影响—氧指数法

2013-05-31 16:38:04



 两种阻燃剂沥青阻燃性和物理性能的影响氧指数

沥青的阻燃性采用氧指数(oxygenIndex,简称OI,)测试来评价。我国对沥青阻燃等级的判定一般按照以下 规律:,当氧指数为20%~27%时,试验材料为可燃材料,氧指数小于20% 时,试验材料为易燃性材料,当OI大于27%时,该试验材料在火中是自行熄灭的材料,也就是难燃材料

    图1反映了阻燃剂H用量对沥青阻燃性的影响。图1可以看出,随着阻燃剂H添加量的增加,沥青的氧指数得到明显提高。当加入6%的阻燃剂后,沥青的氧指数19%增加到23.2%,使沥青的阻燃性达到了JISK 7201规定的难燃4级。

表1反映了阻燃剂H用量对沥青物理性能的影响。表1表明阻燃剂H对沥青的软化点和针入度的影响较大,表现为沥青软化点随阻燃剂H的用量增加而下降,针入度则显著增大。由表1可见,当阻燃剂H的用量为4%和6%时,沥青的物理性能分别可符合AH~90和AH—110的技术要求,但当阻燃剂H用量大于6%以后,沥青的软化点已不能满足重交道路沥青技术指标的要求。

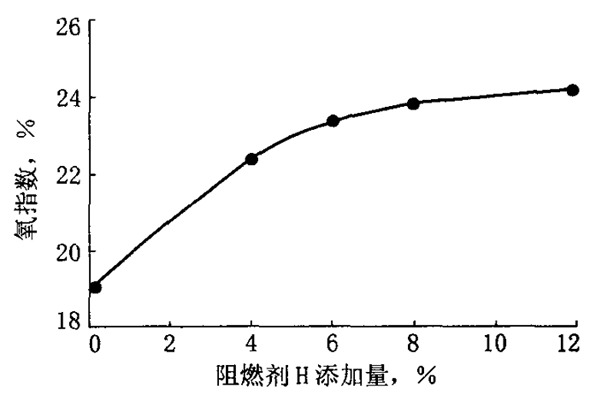

   图1阻燃剂H对沥青阻燃性的影响

阻燃剂H用量对沥青阻燃性的影响

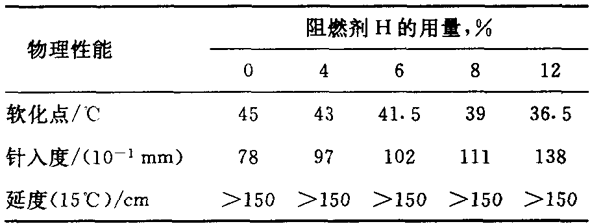

表1阻燃剂H对沥青物理性能的影响

表1反映了阻燃剂H用量对沥青物理性能的影响。

阻燃剂L对阻燃性和物理性能的影响

 图2和表2分别反映了阻燃剂L的用量与沥青的阻燃性和物理性能的关系。由图2可见,阻燃剂L对沥青的阻燃性有明显的改善效果,在阻燃剂用量为6%时,沥青的o,达到24.5%,阻燃性可达到JISK7201规定的难燃3级,较之阻燃剂H有明显的提高。表2表明阻燃剂L对沥青的物理性能也有一定的影响,表现为加入阻燃剂L后,沥青的软化点提高,针入度和延度降低。由表2可见,在阻燃剂L用量为6%时,其物理性能尚能够满足的技术要求,但当阻燃剂用量为8% 以上时,由于沥青的延度降低较多,沥青的物理性能已不能满足AH-70的技术性能要求。

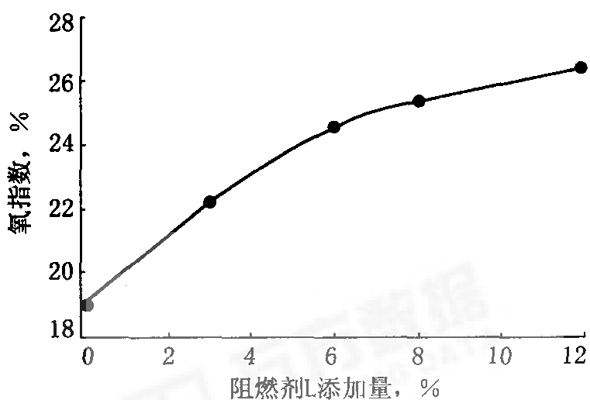

   图2阻燃剂L对沥青阻燃性的影响

阻燃剂L对沥青阻燃性的影响

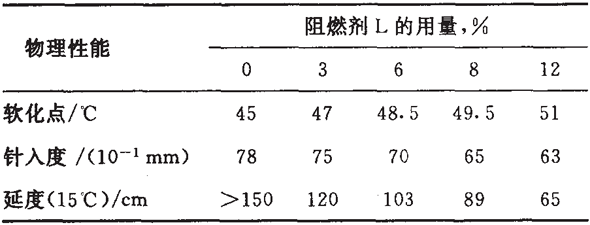

  表2阻燃剂L对沥青物理性能的影响

阻燃剂L对沥青物理性能的影响

本篇: 两种阻燃剂沥青阻燃性和物理性能的影响氧指数

更多燃烧性能设备尽在www.sy17.com

版权所有©南京炯雷仪器设备有限公司苏ICP备12078555号-1 技术支持:玖佰网
氧指数测定仪 / 建材可燃性试验仪 /建材不燃性试验炉 / 建材烟密度测试仪/绝热用岩棉热荷重试验装置 / 钢结构防火涂料小样试验炉 / 大板法防火涂料测定仪/ 电工套管阻燃性能测试仪 /
LDQ-2型漏电起痕测试仪 / ZRS-2型灼热丝试验仪 / ZY-2型针焰试验机 / CZF-5水平垂直燃烧仪 / 汽车内饰燃烧试验仪 / 电线电缆垂直燃烧燃烧仪 /
地址:南京市江宁区科苑路128号兴民工业园 电话:025-87197202
