沥青氧指数法试验试样制作所需要工具：
1. 剪刀/美工刀各一把
2. 烘箱
3. 干燥器
4. 玻璃或陶瓷底板
沥青氧指数法试验试样制作所需要材料：
1.规格为50g/㎡的玻璃纤维表面毡
2.甘油与滑石粉：按质量为计量单位以2:1比例调制成隔离剂
3.厚度为0.1mm-0.2mm的牛皮纸
沥青氧指数法试验步骤：
1. 裁剪三块边长为150mm±1mm的正方形玻璃纤维表面毡，在120℃±2℃的烘箱中干燥60到90分钟，取出后立即放入干燥器中冷却至室温。同时取长宽分别为50mm/60mm的牛皮纸15张以上作为隔离纸备用。
2. 将一块已经干燥的玻璃纤维表面毡称重后（精确至0.1g），与模具框和底板仪器放入温度为120℃±2℃的烘箱中预热30到45分钟。
3. 按GB11147取沥青试样（），将沥青加热到有良好的流动性（能完全浸透玻璃纤维表面毡的温度），搅拌均匀后称取玻璃纤维表面毡重量25倍的沥青（精确至0.1g）。注意沥青家人的最高温度不宜超过200摄氏度。
4. 从烘箱里取出玻璃纤维表面毡，模具框和底板，迅速在底板上均匀涂上隔离剂，并将模具框水平放置在底板上，将三块玻璃纤维表面毡重叠在一起，放入模具框中，然后将沥青均匀浇注在玻璃纤维表面毡上，使其浸透玻璃纤维表面毡。待其冷却到室温后，用干布或柔软的纸将试件表面的隔离剂仔细擦去，四周边缘各截去15mm±1mm，再将其裁剪成长110-120mm，宽6.5mm±0.5mm的试样。每组试样至少15条。

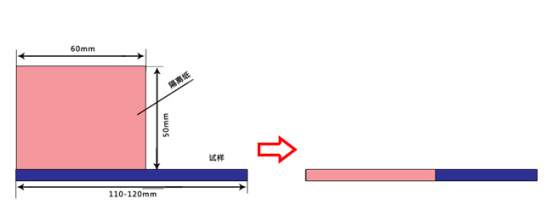

5. 按下图所示，用隔离纸分别将上述裁剪的沥青试样从一端卷起，准备沥青氧指数试验用。
以上就是沥青氧指数法试样制作的方法，相关的试验标准为我国石油化工行业标准NB/SH/T0815-2010 沥青燃烧性能测定 氧指数法。有需要的用户，可在炯雷网站相关标准下载区域免费下载。
与其他常规材料氧指数试验相同地方是，试验前都需要点燃一个试样，观察期燃烧情况，初步预估一个氧浓度来进行试验。不同的是，沥青氧指数的试样如果迅速燃烧，则开始试验时的氧浓度为18%左右；如果试样燃烧缓慢或者不稳定燃烧，则开始试验时氧浓度为21%左右；如果试样不能持续燃烧，则开始试验时氧浓度至少为25%。
相关产品：JF-3型数显氧指数测定仪
