氧指数测定仪小燃烧筒的大名堂

2016-06-17 19:55:06



到目前为止,炯雷氧指数测定仪不同规格的燃烧筒耐高温石英玻璃筒部分和金属基座部分已经分别做了四种规格,有的用户看到之后马上眼晕了,你们炯雷疯了,一个氧指数测定仪的燃烧筒搞这么多名堂出来,我们都要挑花眼了。小编将在本文之中详细介绍氧指数法国家标准对燃烧筒部分的规定和多种规格燃烧筒存在的原因。

不同规格燃烧筒存在的原因表面上看来自于用户的要求,实际来自不同厂家的排他。用户被鼓吹某一种形式的燃烧筒才是正确的尺寸和作法。

存在争议的地方有两点,一是燃烧筒内径应该采用什么尺寸,另外是燃烧筒高度应该是多高。小编从网页中搜索随意截取了氧指数测定仪不同厂家的图片和参数,可以看到采用不同实现方式和燃烧筒尺寸。

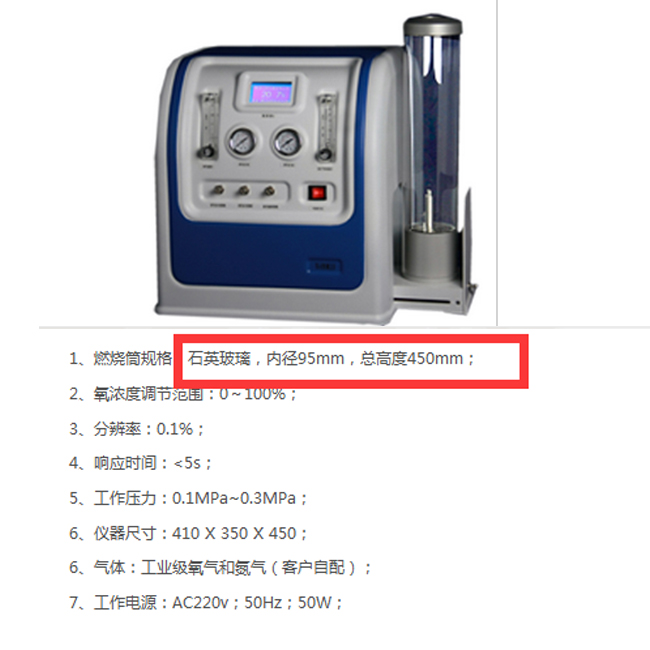

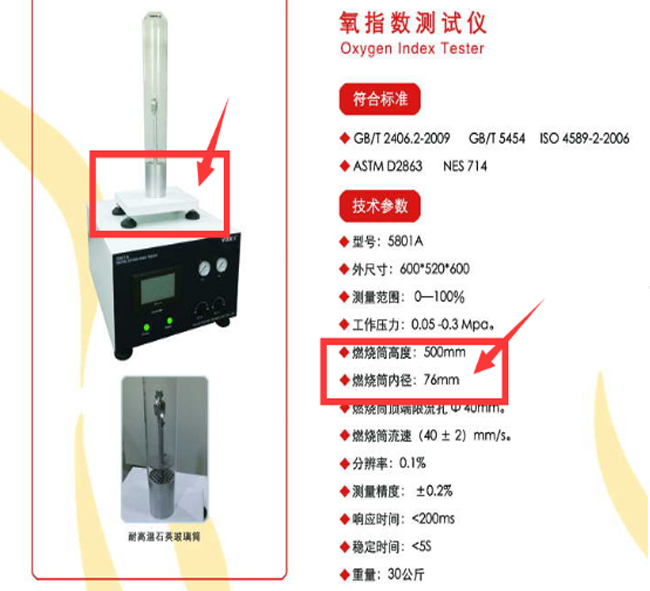

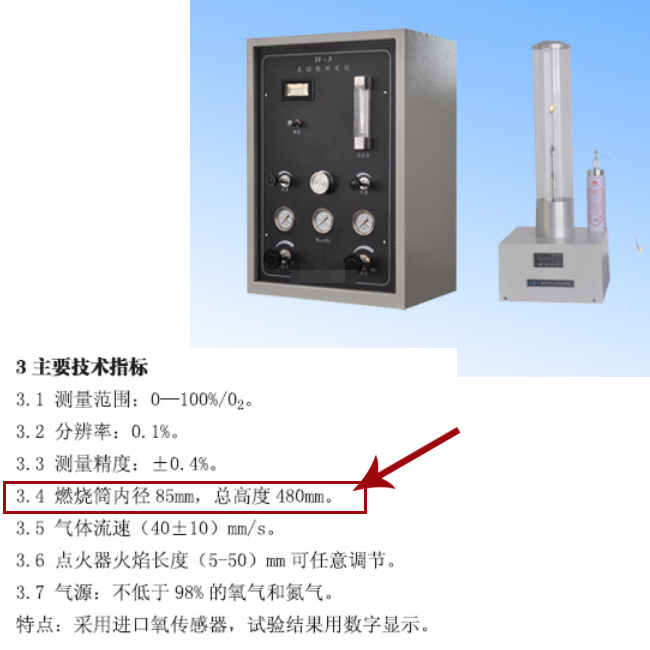

 图片说明:氧指数测定仪不同厂家的图片和参数


氧指数测定仪不同厂家的图片和参数



 氧指数测定仪不同厂家的图片和参数




我们先来介绍国家标准对于燃烧筒部分的规定。我们先将最常用的GB2406.2-2009中5.1复原成文字给各位用户。试验燃烧筒由一个垂直固定在基座上,并可导入含氧混合气体的耐热玻璃筒组成(见图1和图2)优选的燃烧筒尺寸为高度(500±50)mm,内径(75-100)mm。燃烧筒顶管具有限流孔,排出气体的流速至少为90mm/s。注:直径40mm,高出燃烧筒至少10mm的收口可满足要求。如能获得相同结果,有或无限流孔的气体尺寸燃烧筒也可适用。燃烧筒底部或支撑筒的基座上应安装进入的混合气体分布均匀的装置。推荐使用含有易扩散并具有金属网的混合室。如果同类型多用途的气体装置能获得相同结果也可使用。应在低于式样夹持器水平面上安装一个多空隔网,以防止下落的燃烧碎片堵塞气体入口和扩散通道。(标准GB2406.2-2009的5.1原文)

再看图1和图2分别对燃烧筒部分的图示如下图,通过下图我们可以看到在图1和图2对燃烧筒示意的部分采用的方式也是不同的,图1中玻璃筒是插在金属基座上,图2是玻璃筒罩在金属基座的一部分上。

GB2406.2-2009标准中对于氧指数测定仪的要求


GB2406.2-2009标准中对于氧指数测定仪的要求

图1下方文字注释也写明了该图是氧指数测定仪的示意图。我们从百科里找到示意图的定义:大体上描述或表示物体的形状、相对大小、物体与物体之间的联系(关系),描述某器材或某机械的大体结构和工作的基本原理,描述某个工艺过程简单图示都叫做示意图。从标准制定的角度来说,标准委员会给了各个氧指数测定仪厂家很宽松的产品实现方式。可偏偏常有人利用标准的弹性,鼓吹只有自家生产的产品才是真正符合标准的。在炯雷的用户中就有以燃烧筒部分高度不够这样的理由要求用户退货换成某厂家产品的例子。而炯雷所有规格氧指数测定仪燃烧筒均采用的是高150mm金属基座和高300耐高温石英玻璃筒结合的方式,总高450mm完全符合标准的范围要求。而温控款氧指数测定仪由于带有温度控制装置,燃烧筒部分总高620mm。也有用户被提醒说标准要求的是玻璃筒部分高度(500±50)mm,细心的用户详细看了标准之后就会发现燃烧筒是两部分基座和玻璃筒,至于实现方式,标准中给出的示意也是不一致的。以数显温控款氧指数测定仪来说温控装置部分本身已有320mm高度,将玻璃筒再加高,用户操作起来真的就很不方便了。有人可能会说你所说的完全是利用标准的弹性要求来狡辩。那我们再用另一氧指数法的标准GB10707-2008橡胶燃烧性能的测定方法A 氧指数法举例。GB10707-2008中4.2是这样描述的:燃烧筒:一直能直立于底座之上的耐热透明玻璃筒,其内径为75mm,总高度为450mm... 底座+耐热透明玻璃筒,内径75mm,总高度450mm,这回总不能说要求玻璃筒高度是450mm了吧?那为啥温控款的燃烧筒部分总高620mm,这就符合要求了吗?对不起,因为要满足标准做温度控制将氧氮混合气体温度控制在23℃±2℃,温控装置要达到要求已经不能在缩短了;而GB10707-2008的4.4.1和GB2406等标准里也分别要求试样顶端距离玻璃筒筒口至少100mm。这个高度真的不能再缩短了。而不同 的标准里都有类似于“也可以采用其他尺寸的燃烧筒”的备注(如GBGB10707-2008的4.2.1和GB2406.2-2009的5.1)。

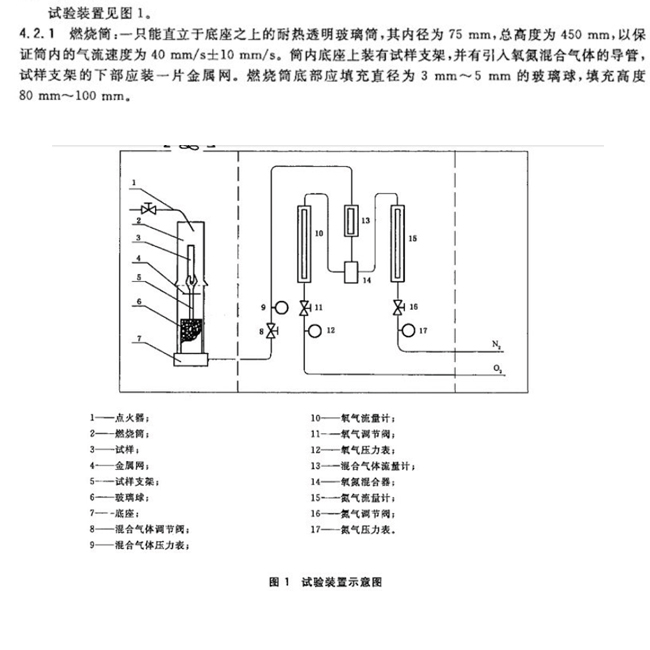

GB10707-2008中4.2对氧指数测定仪燃烧筒部分的描述和示意


         GB10707-2008中4.2对氧指数测定仪燃烧筒部分的描述和示意



因为见过了很多不同地区的用户对氧指数测定仪燃烧筒部分的纠结,我们只能说炯雷之所以将氧指数测定仪燃烧筒的形式做成了现在,是综合了不同标准的要求和使用的方便性的。至于燃烧筒的实现形式是怎样,高度怎样,尺寸怎样真的没有严重到一定要用某厂家的产品的地步。

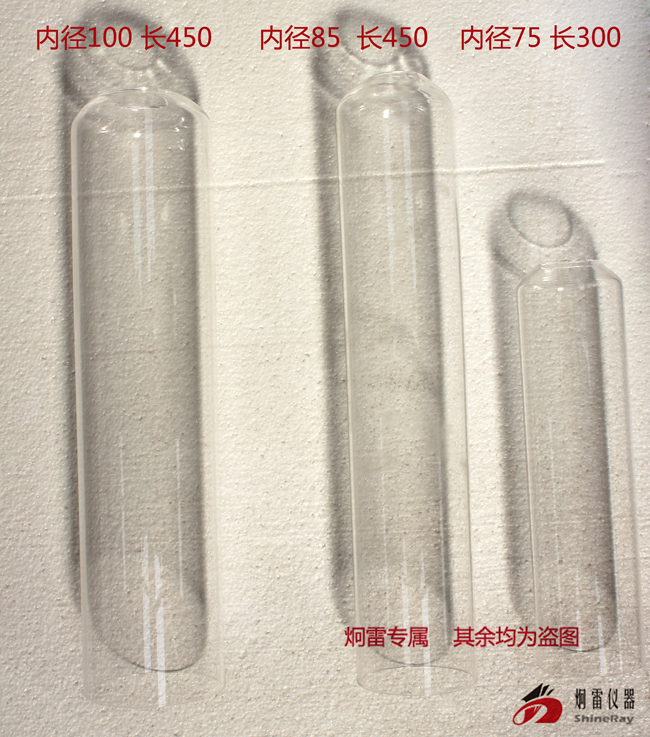

常被要求的几种氧指数测定仪耐高温石英玻璃筒的尺寸规格


常被要求的几种氧指数测定仪耐高温石英玻璃筒的尺寸规格

至于买了氧指数测定仪因为燃烧筒尺寸被为难的用户,我们只能说:亲,咱炯雷啥尺寸的燃烧筒都有! 被要求要啥样的,咱都有,保证满足要求!
