汽车内饰材料垂直燃烧测试仪设计方案

2016-03-24 17:09:08

汽车内饰材料垂直燃烧测试仪设计方案

    我国国家标准现有实行标准针对汽车内饰材料的只有GB8410-2006汽车内饰材料的燃烧特性,该标准为针对汽车内饰材料水平燃烧特性的技术要求和试验方法。非等效于FMCSS571.302《汽车内饰材料的燃烧性能》。关于汽车内饰材料垂直燃烧测试的相关标准目前仅为征求意见稿。针对该征求意见稿炯雷的技术人员初步出具了汽车内饰材料垂直燃烧测试仪设计方案。

(一)依据标准:汽车内饰材料垂直燃烧特性技术要求和试验方法的征求意见稿

(二)设备构造:左侧控制部分,右侧燃烧室,设备不含通风橱。

1. 仪器箱体材质:1.5mm后冷轧钢板成型后进行静电喷涂,前面敞开

2. 试样固定架:材质采用不锈钢板,试样固定架高560mm,平行杆间距150mm;杆上含固定针,保证试样距离框架20mm以上,固定针直径小于2mm长度大于27mm;固定针旁安装定位柱直径2mm高度25mm。

3. 压板:采用1mm后不锈钢板裁制,加工要求见汽车内饰材料垂直燃烧特性技术要求和试验方法的征求意见稿图1

4. 设备控制面板设计

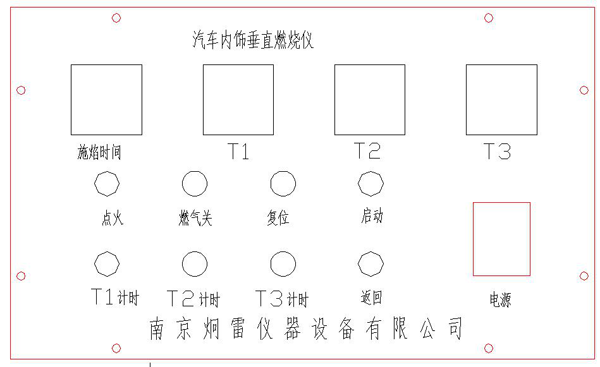

 汽车内饰材料垂直燃烧测试仪设备控制部分面板设计


5. 功能:

     (1)施焰时间可以在0-9999S之间任意设定

     (2)可分别记录T1、T2、T3

     (3)装有自动点火装置和切断燃气装置

     (4)本生灯可以通过传动装置自动前后运动

     (5)点火:用来点燃本生灯

     (6)燃气关:关闭燃气通道

     (7)复位:清零仪表上的数据

     (8)启动:启动本生灯使其对试样施加火焰

     (9)返回:中途终止试验,可以本省灯返回原位

6. 操作:

   (1)先将试样固定在试样夹上并把试样夹固定在支撑架上

   (2)按下点火键,点燃本生灯,然后调节火焰高度到40mm;

   (3)按启动键,传动装置会自动将本生灯送达试样位置处。

   (4)燃烧过程中根据燃烧情况分别按下T1、T2、T3记录下分别到第一、第二、第三刻度的时间。

相关仪器:GB8410-2006《汽车内饰材料的燃烧特性》 QCS-3汽车内饰材料燃烧试验仪

       南京炯雷仪器是专业生产燃烧性能试验、安全规范仪器的生产型企业,致力于防火阻燃检测、燃烧等级测试仪器的研发制造,并提供燃烧性能等级测试相关仪器设备的非标定做!详询官网:www.sy17.com
