首页 关于我们 产品中心 新闻中心 服务项目 合作伙伴 技术资料 联系我们
新闻中心 News
当前位置: 首页 > 新闻中心 > 技术文章 新闻中心

GB 4610标准84版与08版标准的对比

2016-01-01 08:53:54

    测试塑料燃烧性能的试验方法有那么几个,点着温度的测定属于在实际试验中应用比较少的试验方法。近日有用户问到DW-02点着温度测试仪是否适用GB 4610-2008?今天我们就这一问题对GB 4610标准84版与08版标准的差异做一下解释。

GB 4610-1984 全名:塑料燃烧性能试验方法 点着温度的测定。其内容相对简单,标准正文内容仅三页。到了2008的版本后,标准的名称也有了变化:塑料 热空气炉法 点着温度的测定。下面我们将不同之处一一列出。

1. 试样制备

a. GB4610-1984要求样品需粉碎过筛制成粒度为0.5-1.0mm的试样。某些热塑性塑料粉碎时,可和固体二氧化碳(干冰)混合,便于粉碎。

b. GB4610-2008对于试样的要求相对详尽。材料可以是任何形状,包括符合材料(需在试验报告中充分描述)对于密度大于100kg/m³的试样,质量为3.0g±0.2g。材料若为球状或粉末状,通常需模塑成型。对于片材,应切成小于(20mm±2mm)*(20mm±2mm)的正方形,堆积起来达到试样的质量要求。对于薄膜材料,卷起一条20mm±2mm宽的带,长度达到试样的质量要求。密度小于100kg/m³的试样,切除外皮,切成(20mm±2mm)*(20mm±2mm)*(50mm±5mm)的块状。

2. 试样设备

a. GB4610-1984中要求的设备仅是铝货铜锭炉和不锈钢的容器。

b. GB4610-2008中对点着温度测试仪的要求则要复杂的多。设备由热空气炉、炉管、内管、空气源、电加热原件、隔热层、点火器、试样托盘、夹持器、热电偶、加热装置和计时器十二部分组成。

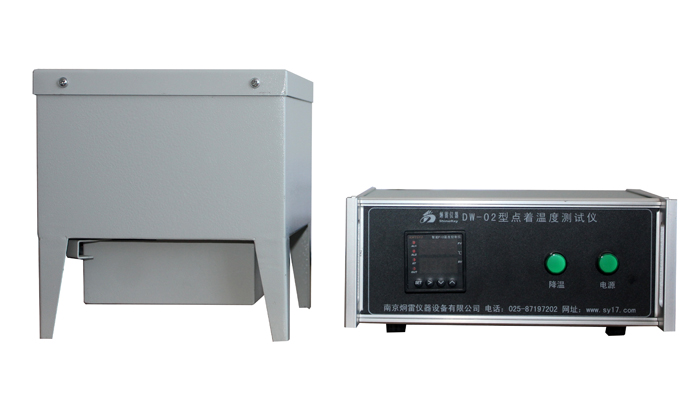

DW-02点着温度测试仪—— GB 4610标准84版与08版标准的对比

                             目前产品DW-02点着温度测试仪不适用GB 4610-2008

3. 试验结果计算

a. GB4610-1984要求的试验结果计算简单的说就是将点火火焰置于仪器盖的喷嘴上方2mm时试样在五分钟内喷嘴火焰出现连续5秒以上火焰时的最低温度。

b. GB4610-2008规定的则是热空气炉法测定塑料闪燃温度和自燃温度,试验时需保证空气流量,并记录闪燃温度和自燃温度。试验相对GB4610-1984要求要复杂的多。

4. 有三个术语概念也是在GB4610-2008的标准中提出的。闪燃温度:在规定试验条件下施加火焰时足够的易燃气体被点燃时的最低温度。自燃温度:在规定试验条件下,无任何火源时,通过加热而点燃的最低温度。灼热燃烧:材料固相中无火焰,而燃烧区域伴有发光现象的燃烧。


版权所有©南京炯雷仪器设备有限公司苏ICP备12078555号-1 技术支持:玖佰网
氧指数测定仪 / 建材可燃性试验仪 /建材不燃性试验炉 / 建材烟密度测试仪/绝热用岩棉热荷重试验装置 / 钢结构防火涂料小样试验炉 / 大板法防火涂料测定仪/ 电工套管阻燃性能测试仪 /
LDQ-2型漏电起痕测试仪 / ZRS-2型灼热丝试验仪 / ZY-2型针焰试验机 / CZF-5水平垂直燃烧仪 / 汽车内饰燃烧试验仪 / 电线电缆垂直燃烧燃烧仪 /
地址:南京市江宁区科苑路128号兴民工业园 电话:025-87197202
