UL94标准CZF-5型水平垂直燃烧测试仪水平法试验操作流程 多图诠释UL94水平法

2015-12-22 08:54:06


UL94标准水平垂直燃烧测试仪操作流程(水平法)

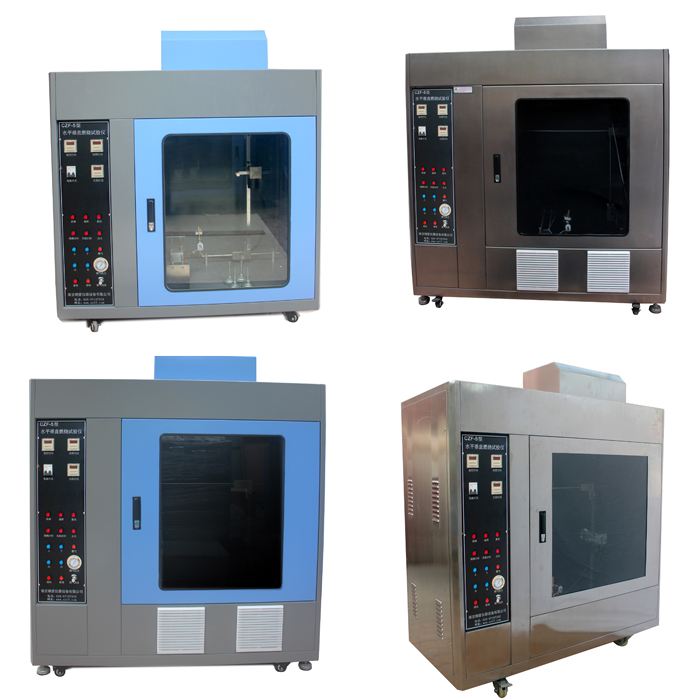

尊敬的用户,您收到的UL94标准水平垂直燃烧测试仪将是以下四种形式的其中之一(不拘泥于颜色),以下不同配置的水平垂直燃烧测试仪均来自于炯雷仪器。在操作流程上,不同配置的仪器是相同的。

UL94标准水平垂直燃烧测试仪操作流程(水平法)

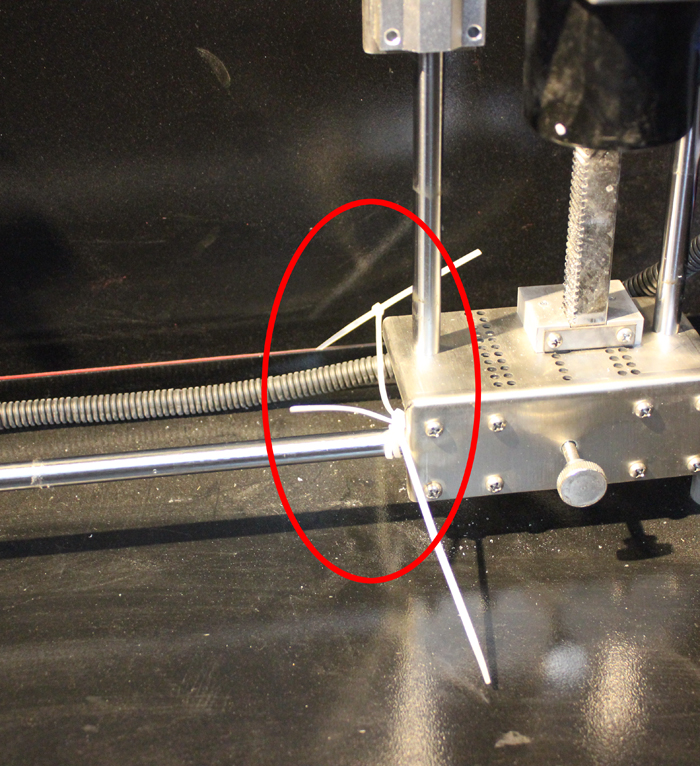

Tips:为了保证设备运输安全,工厂在发货之前将主要部位用扎带经理了固定。仪器到货后在使用之前,请先拆除捆绑固定仪器本生灯和式样架的扎带(在仪器面板上我们也做了提示哦!)

UL94标准水平垂直燃烧测试仪操作流程(水平法)

UL94标准水平垂直燃烧测试仪操作流程(水平法)

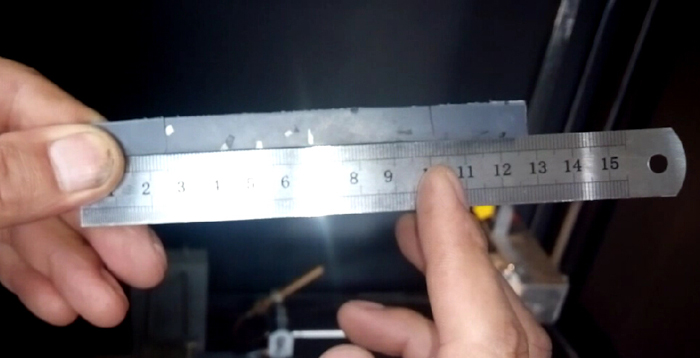

1. 按对应试样制样标准制作试样,准备至少一组(三根)试样。

UL94标准水平垂直燃烧测试仪操作流程(水平法)

2. 试样与式样架纵轴平行,与横轴倾斜45度位置夹住式样。

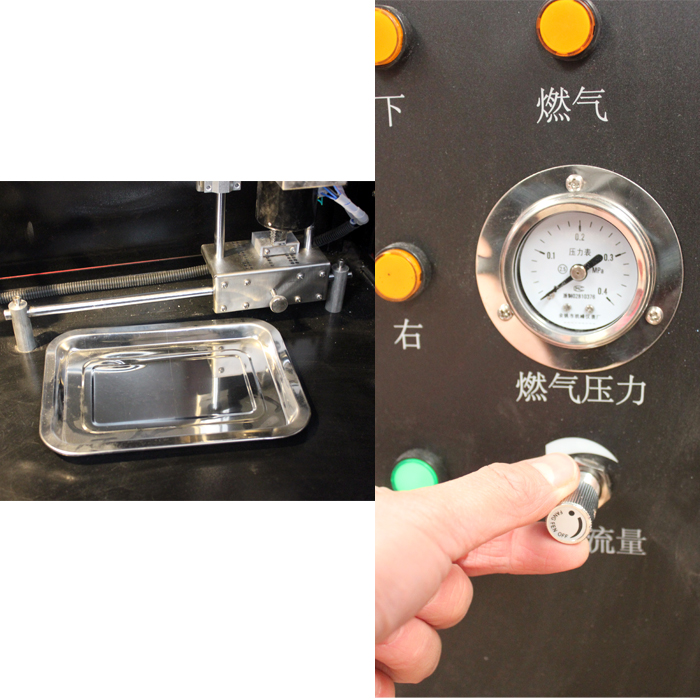

3. 在试样下部放一个滴落盘。逆时针打开仪器面板流量计上的旋钮。

UL94标准水平垂直燃烧测试仪操作流程(水平法)

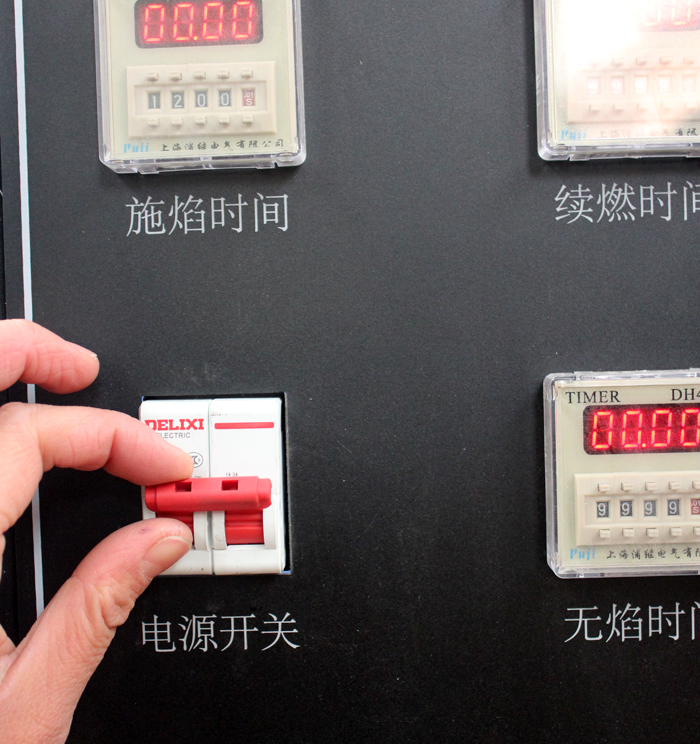

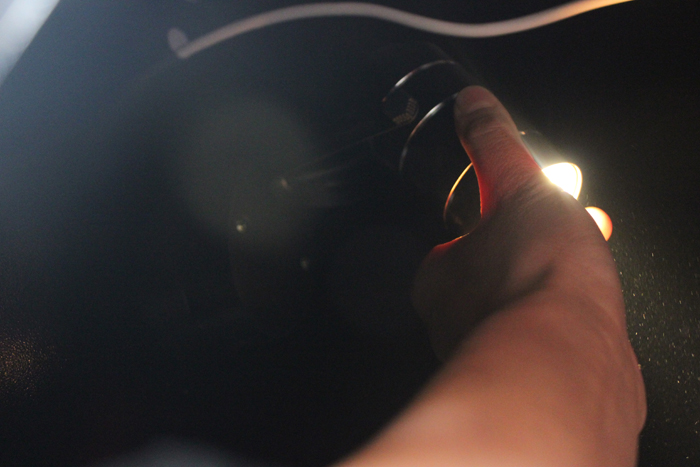

4. 接通三相电源,开启电源开关,如需仔细观察试样燃烧情况,可用手旋动燃烧箱内照明灯将其调整至合适观察角度。

UL94标准水平垂直燃烧测试仪操作流程(水平法)

UL94标准水平垂直燃烧测试仪操作流程(水平法)

5. 按控制面板部分“返回”键,使本生灯退回到最左侧。(返回键使设备恢复到初始状态)。

6. 按“启动”将本生灯移至式样一端,旋开本生灯支架及式样支架滑块上的锁紧螺丝,调节本生灯与式样之间的距离,使本生灯灯口处在式样自由一端的下方,通过“上”“下”按键调节式样的高度,使式样自由端位于本生灯灯口上方10mm位置。调整完成后,按“返回”键使本生灯退回到原位。(此步骤可参照炯雷发布的CZF-5型水平垂直燃烧测试仪自动调节示范视频)

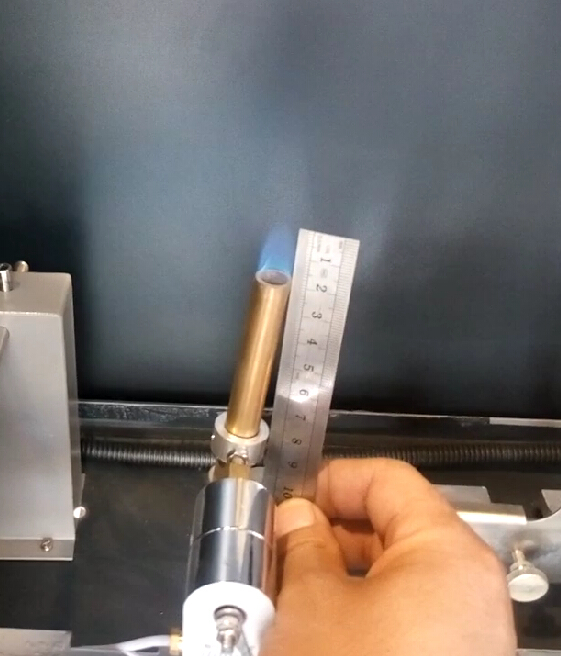

7. 调节“流量计”,点着本生灯并调节本生灯下端的滚花螺母,使灯管在垂直位置时,产生20mm高的蓝色火焰。将本生灯倾斜45度。

UL94标准水平垂直燃烧测试仪操作流程(水平法)

8. 按“启动”对试样施加火焰。施焰时间结束,本生灯自动退回。停止施焰后,若试样继续燃烧(包括有焰燃烧或无焰燃烧),则应记录燃烧前沿从25 mm标线到燃烧终止时的燃烧时间t(单位秒),并记录从25 mm标线到燃烧终止端的烧损长度L,(单位毫米)。能自撑式样燃烧时,应将非自撑式样夹右边;非自撑式样燃烧时,应观察式样燃烧情况,逐步将式样夹向右退回。

9. 此过程中有两种情况

①施加火焰结束,式样没有燃烧到25mm处,待式样燃烧到25mm处时按“有焰计时”有焰时间停止计时,无焰时间开始计时,当式样熄灭或燃烧到100mm处按“无焰计时”无焰时间停止计时,此时无焰时间为燃烧时间。

②施加火焰尚未结束,式样已烧到25mm处,按“返回”本生灯自动退回到原位,同时有焰时间开始计时,当式样熄灭或燃烧到100mm处时按“有焰计时”有焰时间停止计时,此时有焰时间为燃烧时间。

注 :如 果 燃烧前沿越过100m m标线,则记录从25mm标线至100mm标线间燃烧所需时间t,此时烧损长度为75mm ;如果燃烧前沿没有烧到100mm处,烧损长度为25mm处到熄灭点的距离。

如果移开点火源后 ,火焰即灭或燃烧前沿未达到25m m标线,则不计燃烧时间、烧损长度和线性燃烧速度。

操作者应记录实际燃烧长度,按下面公式计算燃烧速度

                   60L

              V= ———

                    t

式中:V—线形燃烧速度,(mm/min),L—烧损长度(mm),t—烧损L长度所用的时间(S)

10. 再试验另外两个试样。

11. 如果本组试样中仅一个试样不符合GHB/HB40材料分级判据,应再试验另一组试样,第二组所有试样应符合相关级别的判据。

12. 试验完成后,按排风键,将设备中燃烧产生的废烟气排出,清理滴落盘中燃烧残留物。

13. 根据试验结果出具试验报告,试验报告应包括以下内容:

a. 注明采用试验标准

b. 标识受试产品的详细说明,包括制造厂名称、号码或代号及颜色

c. 试样厚度(应精确至0.1mm)

d. 标称表现密度(如试验材料为硬质泡沫材料时需要)

e. 相对于试样尺寸的各向异性方向

f. 状态调节处理情况

g. 出切削、修剪和状态调节外,试验前的其他处理

h. 施加火焰后,注明试样是否有连续的有焰燃烧

i. 注明火焰前端是否通过25mm和100mm的标线

j. 对于火焰前端通过25mm但未通过100mm标线的试样,其燃烧经过的时间和损坏长度

k. 对于火焰前端达到或超过100mm标线的试样,平均燃烧速率 V

l. 注明试样中是否有燃粒货燃滴下落

m. 注明柔软试样是否使用支撑架

n. 通过的等级。
