LDQ-2漏电起痕试验仪操作规程和注意事项

2015-12-07 10:27:31



1.设备放置时注意水平放置。

2.首对应说明书第二部分关于控制面板部分的介绍,熟悉各个部分作用。

3.检查滴液针是否装正,确定位置端正保证滴液能从电极中间滴落。

4.检查电极、重块的固定螺钉是否拧紧,如有松动,应按标准重新校正1.0±0.5N并将重块固定。(新出厂设备出厂前已经检验,但仍需检查确认在运输过程中没有出现松动)

5.将电源插头与AC220V电源接通。请配备稳压电源,调节试验电压和短路电流:

6.试验箱门关紧,将波段开关打至接近试验电压一档,按下“电压”按钮,调节“电压调节”旋钮使电压为试验所需电压。

7.先将“电流调节”旋钮调至最小,再按“电极短路”按钮,调节“电流调节”旋钮,使电流表指示为1.0±0.1A(调短路电流时,按“电极短路”按钮的时间不要超过2秒,按一下松一下,同时观察电流表,若短路电流大于0.5A时,按“电极短路”按钮时间超过2秒,继电器动作,电极断电,如果此时短路电流未调好,可按“停止”按钮复位,重新启动再调节,调完后按“停止”键复位)。

8.在电极断电下,把试品置于托盘,两电极置于试品上,调节托盘高度,使两电极的支撑棒呈水平,电极之间为4±0.1mm。滴针尖离试品高度为30~40mm。

9.将试品移开,并将电极左右分开。将玻璃皿置于托盘上,用来接住针尖滴下的溶液。溶液按标准配制倒至滴液杯内。

10.按“排液”按钮,排出一定的溶液,使滴液管内的空气排清

11.设定滴液时间间隔(30S)

12.设定滴液次数(50滴)

13. 将玻璃皿移开,放回试品到托盘上,并将两电极放到试品上,可用量规检查电极之间是否为4mm,然后关门,按“电压”按钮,并检查电压表电压是否符合试验电压,否则调节“电压调节”旋钮使电压达到试验值

14.按“滴液”按钮,试验开始。试品在试验期间如电流大于0.5A,连续时间超过2S,继电器动作自动切断电源并指示不合格。如出现试品起火燃烧也应人工终止试验(按“停止”按钮或切断电源)

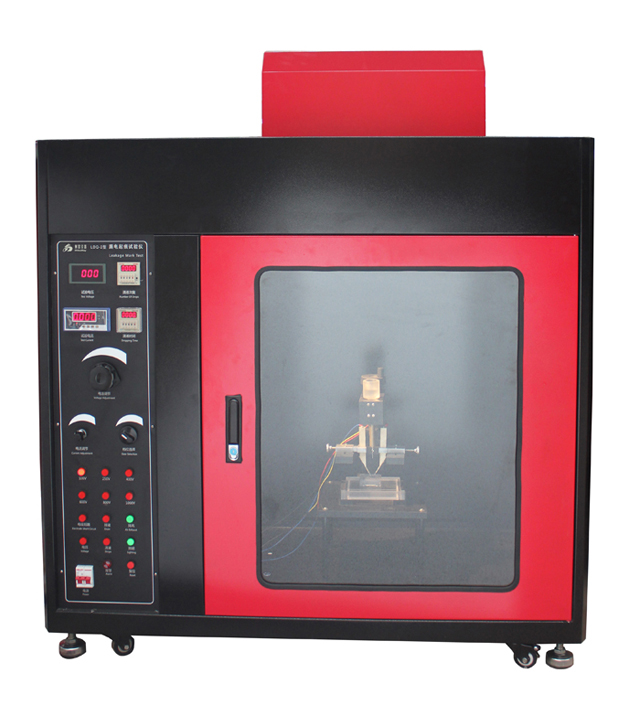

漏电起痕测试仪



注意事项:

1. 设备需放在无通风的环境中进行,如有条件,环境温度需保持在23℃±5℃。

2.  更换试验样品时,务必将“电压”键停止

3. 试验结束后,一定要排清滴液杯和滴液管内的溶液,然后换上清水连续排液,对电磁阀进行清洗,减小溶液对电磁阀的腐蚀

4. 调试或装夹样品时,一定要断开电极的电源
