纸面石膏板遇火稳定性测试仪试验试样制作与试验步骤 SPB-1遇火稳定性测试仪

2015-12-01 09:23:42



 SPB-1型纸面石膏板遇火稳定性测试仪依据国标9775-2008《纸面石膏板》6.5.15设计制造,用于测定耐火石膏板的遇火稳定性,也适用于其它建材、装饰、装潢材料防火性能的测定。

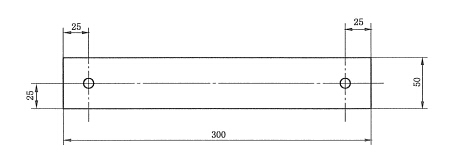

 遇火稳定性测试的试样制作:以五张纸面石膏板板材为一组试样,依次进行外观质量、尺寸偏差、对角线长度差、楔形棱边断面尺寸测定后,在距离板材四周大于100mm处裁制纵向300mm横向50mm的试样,并如下:将试样钻孔并在规定环境条件下处理。开孔尺寸如下图



    用支杆将纸面石膏板的试样悬挂于两个喷火口中间,喷火口与试样表面垂直。用液化石油气作为热源向遇火稳定性测定仪的两只燃烧器供气,燃烧器喷火口距板面为30mm。按标准规定再试件下端悬挂荷载,点燃燃烧器。用热电偶在距离板面5mm处测量温度。试验初期应在不使试样晃动的情况下,去除掉落在热电偶上的已炭化的护面纸。 通过调节,在3min内把温度控制在(800±30)℃,试验过程中一直保持此温度。从试件遇火开始计时至试件断裂破坏。记录每个试件被烧断的时间,以五个试件中最小值作为该组试样的遇火稳定性,精确至1min。其遇火稳定性时间不应小于20min。

GB9775-2008标准中对纸面石膏板遇火稳定性测试仪的技术参数要求包括四点:喷火头直径(40±1)mm,喷火孔直径(2.5±0.1)mm,最高温度900℃,精度1级。

除以上标准明确要求的参数外,SPB-1型纸面石膏板遇火稳定性测试仪的其他主要技术参数如下:

1. 供电电压:220V±10%   50Hz   功率:180W

2. 自动点火功能

3. 双热电偶测温

4. 温度和时间数字显示

5. 双燃烧器,内径为Φ9.5mm±0.5mm,长约100mm,有空气调节螺母10mm

6. 火焰长度20mm-100mm 范围可调

7. 火焰施加时间及持燃时间可在0~99分99秒范围内调节

8. 试验过程自动控制。

9. 式样断落自动记录燃烧时间。

10. 气源:试验火焰的气源采用煤气或石油液化汽(建议尽量选用气质较好的燃气)

11. 流量调节范围 100~1000mL/Min

12. 计时精度(分辨率):0.1s

13. 试验温度:800±30℃,精度1级

14. 温度稳定时间:<3min(800±30)℃

15. 试样:300mm(长)×50mm(宽),距离两边25mm分别钻孔

16. 悬挂荷载:7、10、12、15、17、20N (换算单位悬挂荷载 0.75~2.5㎏)

17. 外形尺寸(mm)700(宽)×300(深)×600(高)

外包装尺寸:(mm)800(宽)×420(深)×700
